การใช้งานจอ LCD

ต้องทำการเซตคอนฟิค ด้วยคำสั่ง L โดยมีรูปแบบ [uuuubbbb] มีแปดหลัก
uuuu สี่ตัวหน้าเกี่ยวข้องกับการตั้งค่าให้หน้าจอ LCD ลบข้อความที่แสดงอยู่ โดยเป็นระยะเวลาในเลขฐานสอง
bbbb สี่ตัวหลังเกี่ยวข้องกับการตั้งการใช้งานจอ LCD ระหว่าง 24x4 และ 20x4

uuuu

เป็นระยะเวลาในเลขฐานสอง (หน่วยเป็น x16 วินาที) เพื่อลบข้อความหน้าจอ
         ตั้งค่าเป็น 0000 ข้อความจะค้างจนกว่ามีข้อความใหม่เข้ามา
โดยมีระยะการค้างหน้าจอดังนี้
uuuu=0000 - หน้าจอค้าง
uuuu=0001 - ค้าง 16 วินาที
uuuu=0010 - ค้าง 32 วินาที
uuuu=0011 - ค้าง 48 วินาที
uuuu=0100 - ค้าง 64 วินาที
uuuu=0101 - ค้าง 80 วินาที
uuuu=0110 - ค้าง 96 วินาที
uuuu=0111 - ค้าง 112 วินาที
uuuu=1000 - ค้าง 128 วินาที
uuuu=1001 - ค้าง 144 วินาที
uuuu=1010 - ค้าง 160 วินาที
uuuu=1011 - ค้าง 176 วินาที
uuuu=1100 - ค้าง 192 วินาที
uuuu=1101 - ค้าง 208 วินาที
uuuu=1110 - ค้าง 224 วินาที
uuuu=1111 - ค้าง 240 วินาที

bbbb

เป็นเลข 0 หรือ 1 จำนวนสี่หลัก มีความหมายดังนี้
หลักแรก - 1 : ใช้กับ LCD 20x4 , 0 : ใช้กับ LCD 24x4
หลักสอง - ยังไม่ได้ใช้งาน
หลักสาม - 1 : แสดง unproto path บนบรรทัดที่ 2 ของจอ , 0 : ไม่แสดง(ไม่สามารถใช้คำสั่งนี้กับจอ 20x4)
หลักสี่ - 1 : แสดง lat,long บนบรรทัดแรกสุด , 0 : ไม่แสดง(ไม่สามารถใช้คำสั่งนี้กับจอ 20x4)

ถ้าใช้ 0000 จะแสดงข้อมูลตามที่ได้รับเข้ามาทั้งหมดเรียงกันไป โดยไม่มีการจัดตำแหน่ง

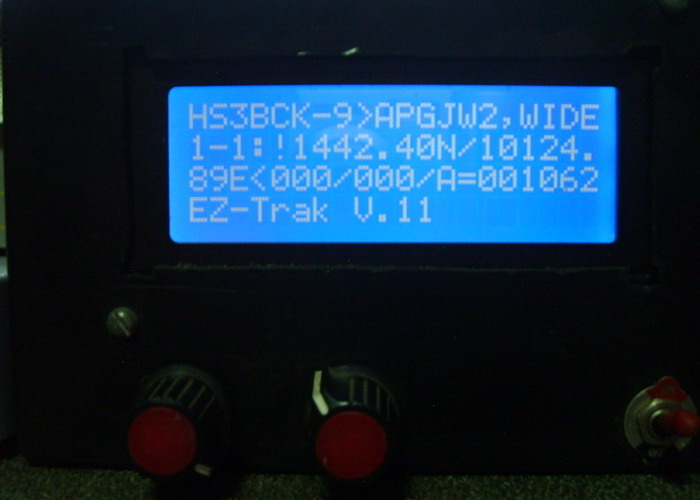

สำหรับจอ LCD 20x4 ต้องใช้คำสั่ง 1000 เท่านั้น

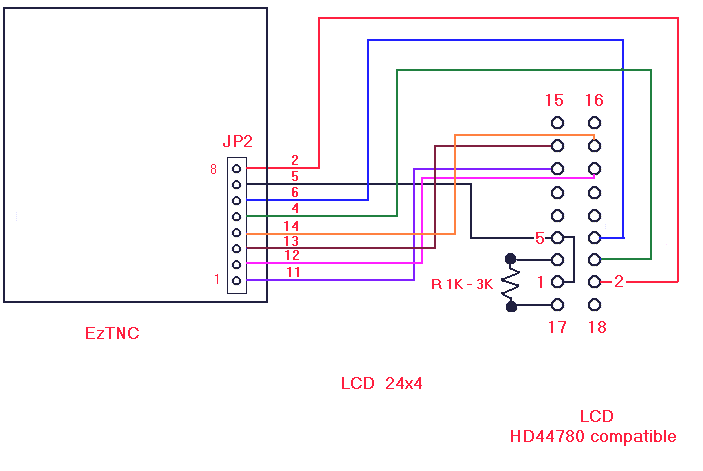

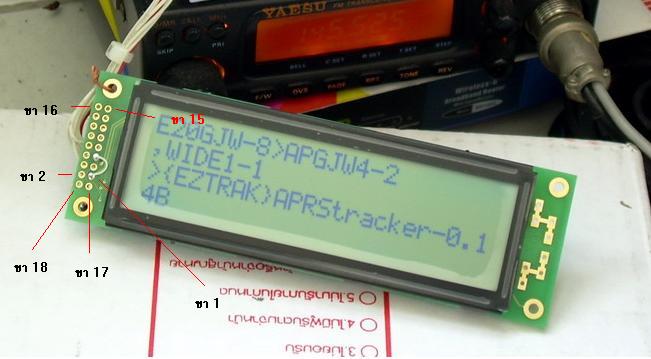

การต่อใช้งานกับจอ LCD 24x4

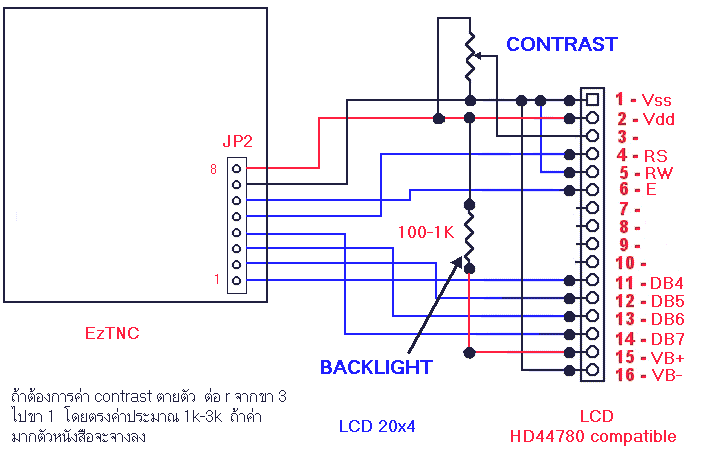

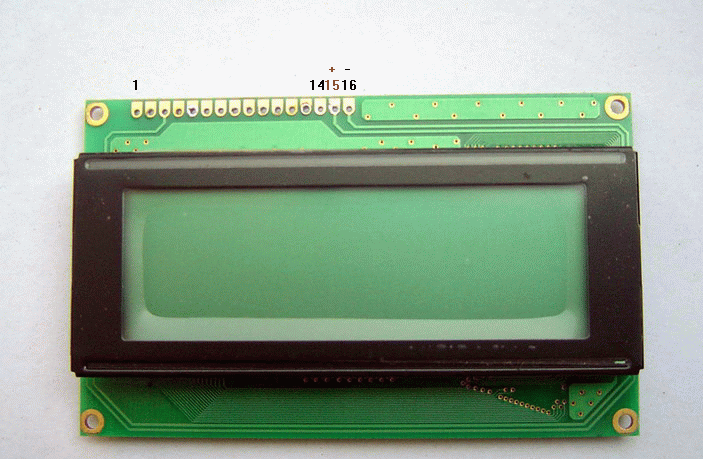

การต่อใช้งานกับจอ LCD 20x4
