มาดูวงจรรีพีทเตอร์สองทาง ที่ต้องสร้างขึ้นมาเพื่อใช้กับ IC2200

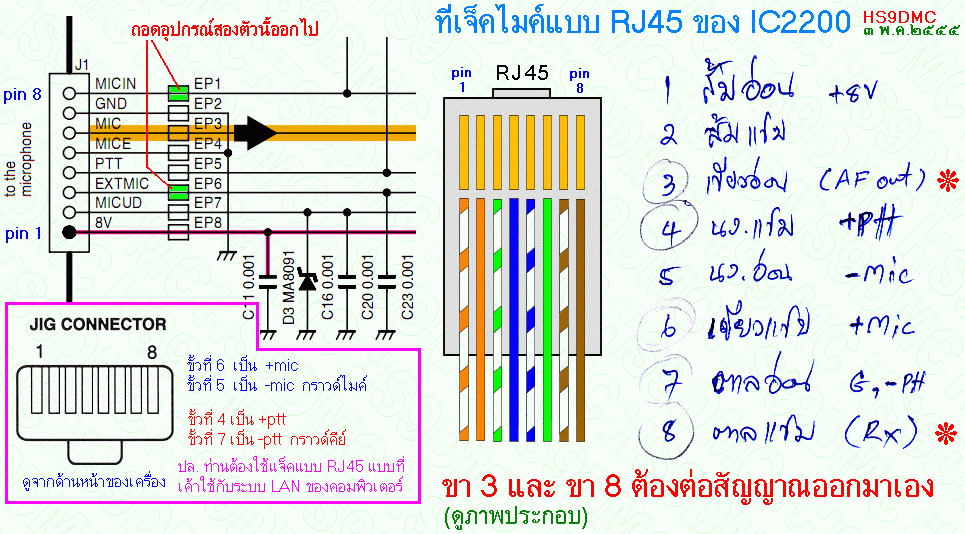

   ที่เจ็คไมค์แบบ RJ45 ของ IC2200 ผมได้วางแผนการใช้งานขาต่างๆ โดยให้ขา 3 เป็นขา AF out และให้ขา 8 เป็นขาไฟ Rx (ทั้งนี้เพราะก่อนหน้านี้ผมได้ออกแบบตำแหน่งขาให้ทุกเครื่องของ Icom ที่มีเจ็คไมค์แบบ RJ45 เป็นแบบนี้เพื่อจะได้สะดวกในการสลับสับเปลี่ยนเครื่องกันได้ โดยไม่ต้องปรับแต่งวงจรที่เราสร้างขึ้นมาอีก) ส่วนขาหลักๆ ที่เหลือใช้งานตามปกติที่มากับเครื่อง ได้แก่ขา 4 (+Ptt) , ขา 6 (+Mic) และขา 7 (Gnd)

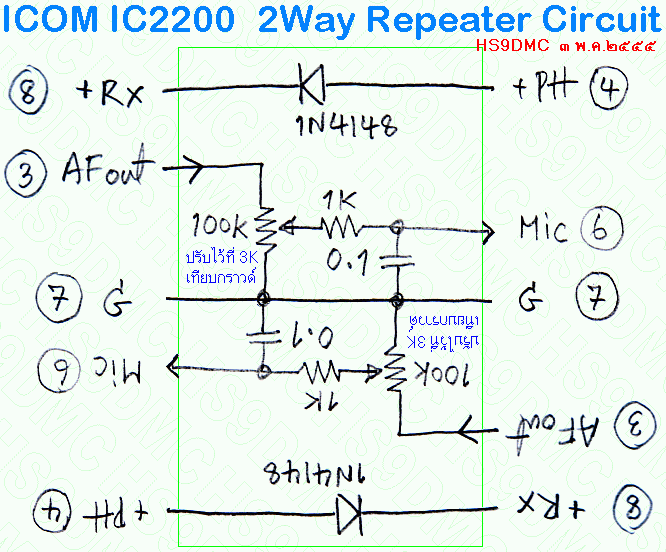

จะเห็นว่าวงจรแบ่งออกเป็นสองซีก บน-ล่าง (คั่นกลางด้วยขา G) ซึ่งอุปกรณ์และการต่อวงจรเหมือนกันเลยทั้งสองซีก เพราะเราตั้งใจทำวงจรรีพีทเตอร์สองทาง จึงต้องใช้สองวงจรที่เหมือนกัน
(อันที่จริงผมเขียนวงจรเพียงซีกเดียวแล้วก๊อปปี้มา แล้วพลิกด้าน แล้วเอาต่อเข้าด้วยกัน)

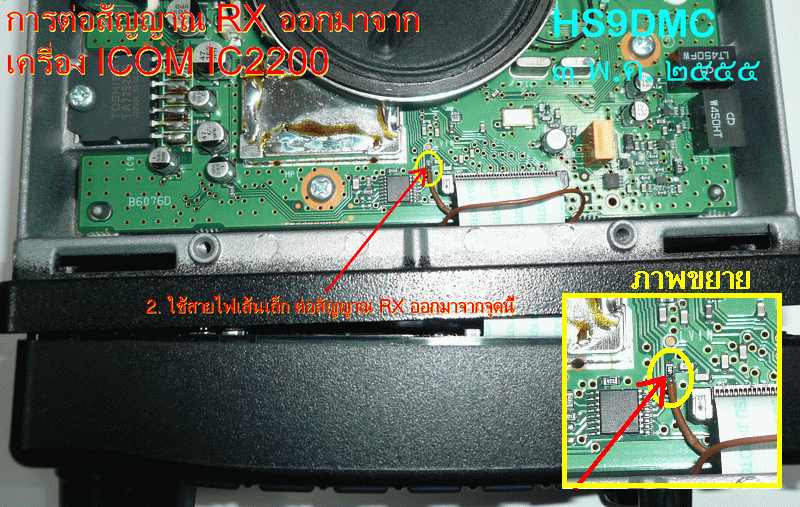

เมื่อวางแผนตามนั้นแล้ว ทีนี้เราก็มาทำการต่อสัญญาณ AF out กับ สัญญาณไฟ RX ซึ่งจะต้องทำการถอดอุปกรณ์บางตัวออกไปก่อน ไม่เช่นนั่นสัญญาณต่างๆ จะตีกันเอง ซึ่งจะมีผลต่อการทำงานของเครื่องและวงจรที่สร้างขึ้นมาจะไม่สามารถทำงานได้.. ถ้าทำเป็นรีพีทเตอร์แบบสองทางต้องทำเหมือนกันทั้งสองเครื่อง

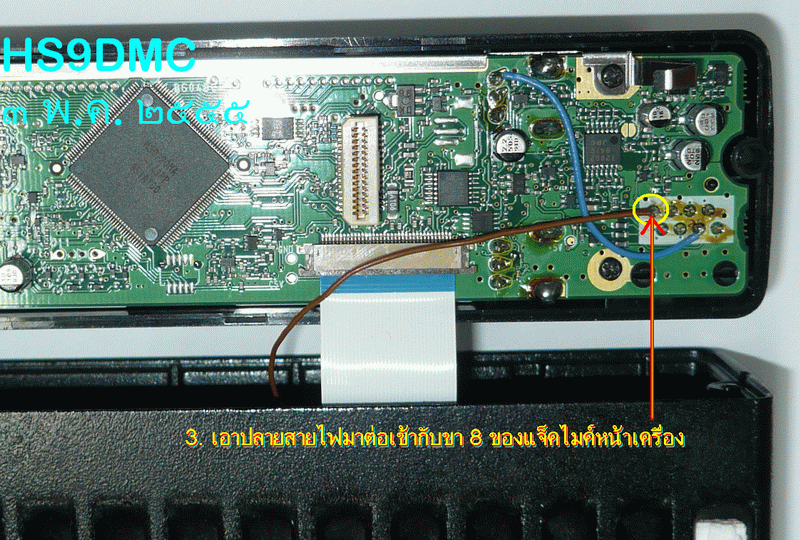

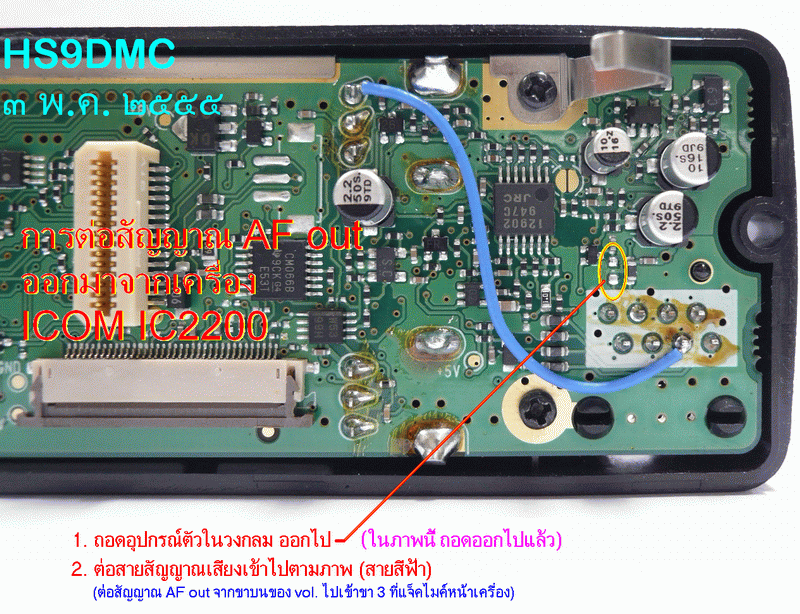

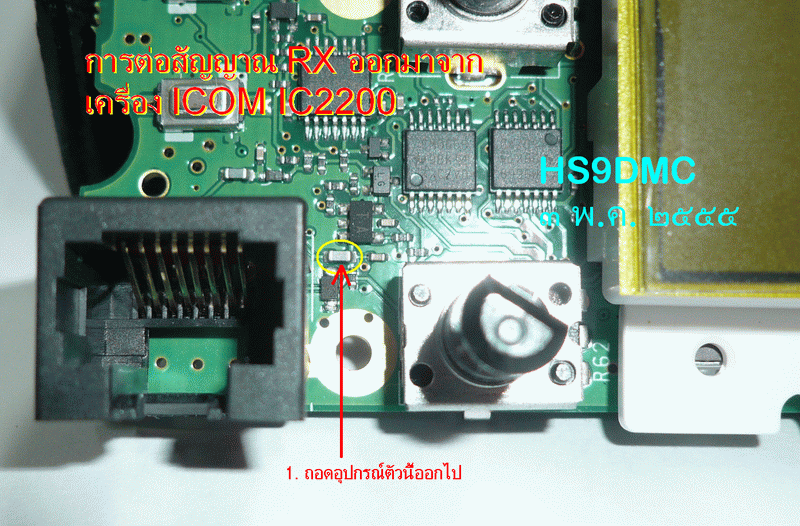

โดยเริ่มจากการแกะเครื่องแล้วถอดอุปกรณ์บางตัวที่แผง CPU (แผงหน้าจอ)
ออกไป แล้วบัดกรีสายเพิ่มเติม.. ดูรายละเอียดตามภาพเลยครับ

ภาพด้านล่างนี้ต้องแกะแผงหน้าจอ ออกมาจากกรอบจอ
แล้วให้ระวังตอนประกอบกลับด้วย อาจเผลอไปสลับด้านของแผ่นรองจอ

###################################################################################################################

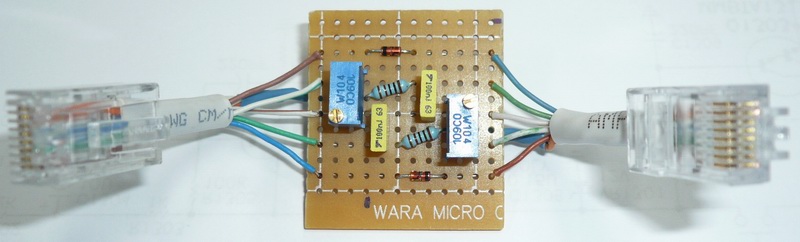

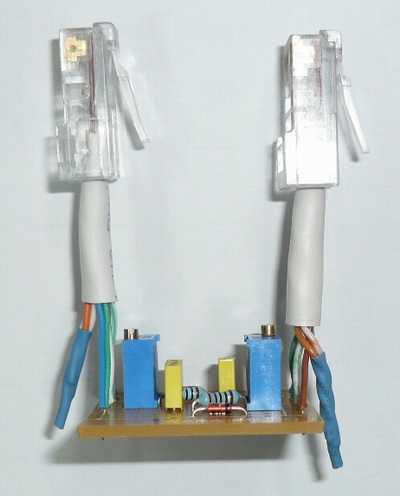

ทีนี้เรามาดูวงจรรีพีทเตอร์สองทางของจริงที่สร้างขึ้นมา

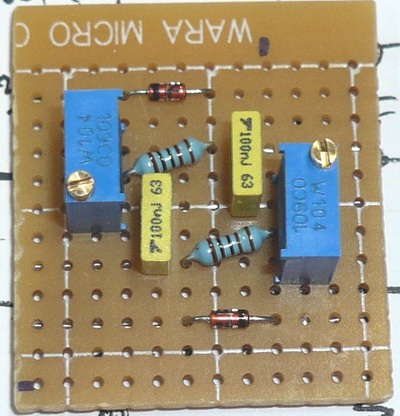

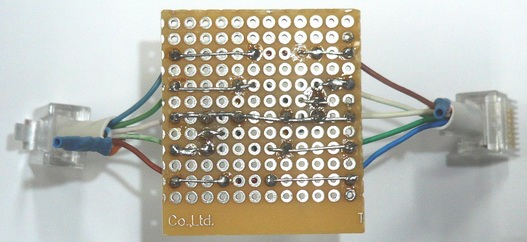

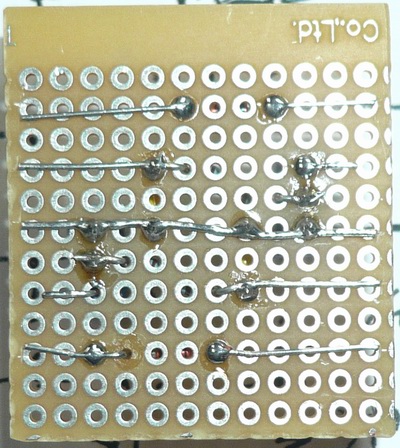

บัดกรีอุปกรณ์บนแผ่นปริ้นท์เอนกประสงค์ได้เลย

ต่อสายสัญญาณต่างๆ ตามตำแหน่งขา (ผมใช้หัว RJ45 ที่ต่อกับสาย LAN มาใช้งาน

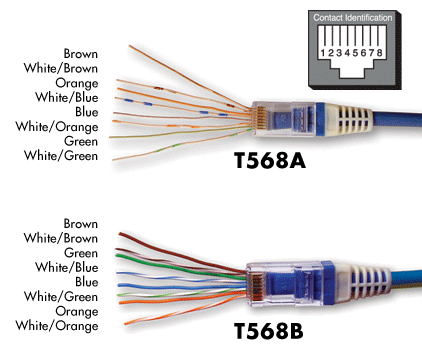

    ดังนั้นจะเห็นว่าที่หัว RJ45 จะมีสาย 8 เส้นเรียงอยู่ตามมาตรฐานของการเข้าหัว RJ45 (EIA/TIA T568B) สายที่ต้องต่อใช้งานมีอยู่ 5 เส้น ส่วนที่เหลืออีกสามเส้นผมเอาท่อหดสีฟ้าหุ้มเอาไว้)

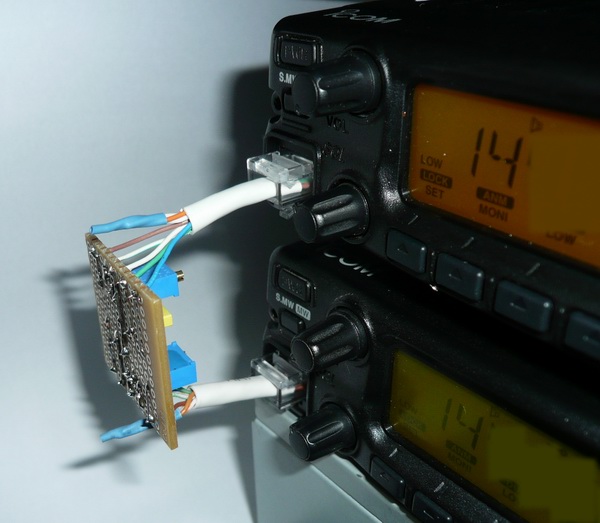

 ประกอบใช้งานกับเครื่อง ICOM IC-2200

ลองทำกันดูครับ...
