วงจรรีพีทเตอร์สองทางสำหรับเครื่องมือถือ
(20 สิงหาคม 2551)

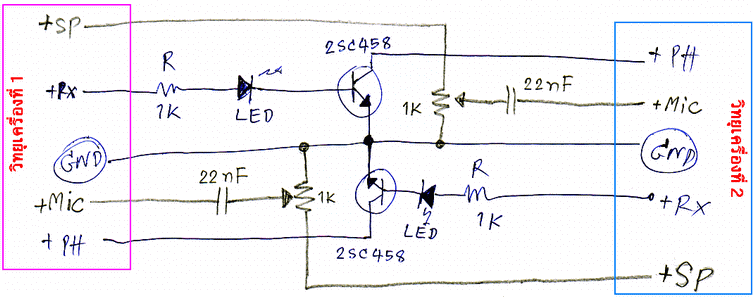

กรณีเราต้องการทำเป็นรีพีทเตอร์แบบสองทาง เราก็เอาวงจรแบบทางเดียวสองชุดมาไขว้กัน

วงจรนี้ออกแบบใช้กับเครื่องมือถือชนิดที่สัญญาณ +ptt กับ +mic แยกออกจากกัน
 ซึ่งเท่ากับว่าวงจรนี้สามารถนำไปใช้กับเครื่องโมบาย Icom Yaesu Alinco Kenwood ได้เลย...

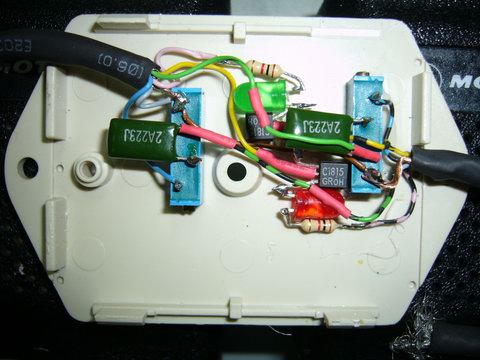

วางอุปกรณ์ลงในกล่องพลาสติกที่พอหาได้ และติดอุปกรณ์ด้วยกาวซิลิโคนกับพื้นกล่องพลาสติก แล้วบัดกรี (ฝีมือ HS9FRL)
อุปกรณ์ตัวสีฟ้า ยาว ๆ คือตัวต้านทานปรับค่าได้ 1k แบบ pot ซึ่งสามารถหมุนปรับได้หลายรอบ ทำให้ปรับแต่งเสียงได้ง่ายขึ้น
ตัวทรานซิสเตอร์เบอร์ C1815 ใช้แทน 2SC458  (ECG85 เหมือนกัน)

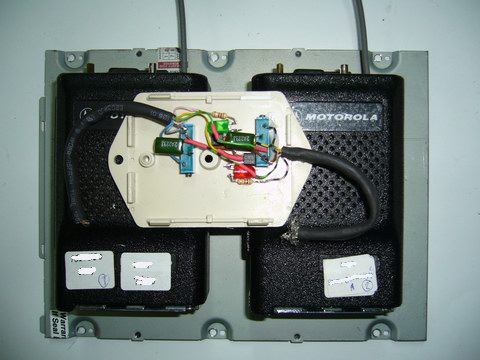

สัญญาณต่าง ๆ ก็บัดกรีออกมาจากในเครื่อง แล้วเจาะรูลอดออกมาทางฝาหน้า
สายสัญญาณที่ต่อออกมาจากในเครื่อง ผมเอาสายชีลด์หุ้มเอาไว้ป้องกันสัญญาณรบกวนด้วยเลย

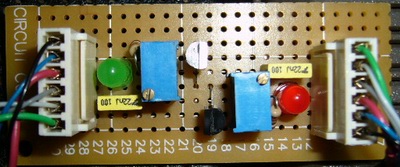

วงจรเดิม แต่จับมาลงแผ่นปรินท์ให้ดูดี
(28 ธันวาคม 2551)

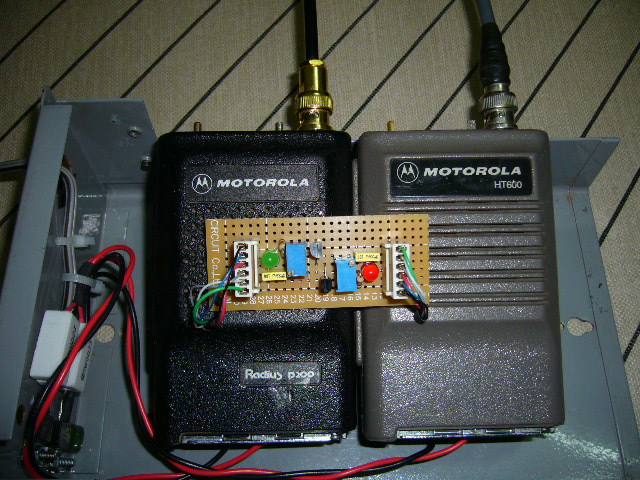

คู่นี้ P200 กับ HT600
ไส้ในเหมือนกันเปี๊ยบเลย
