ขอขอบคุณ HS0MUD ที่ให้แกะเครื่องเพื่อถ่ายภาพนี้มา
  ขอขอบคุณ HS9XT ที่แนะนำจุดต่อสัญญาณ
และขอบคุณ HS9HK ที่ยืนยันว่าวงจรของวิทยุสองรุ่นนี้เหมือนกัน

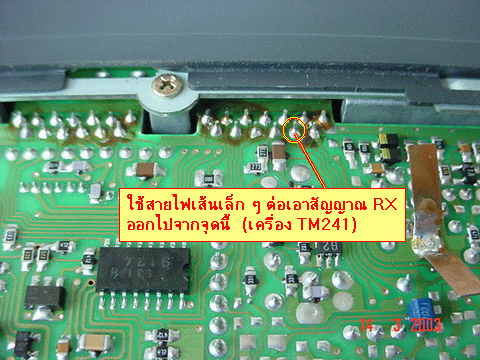

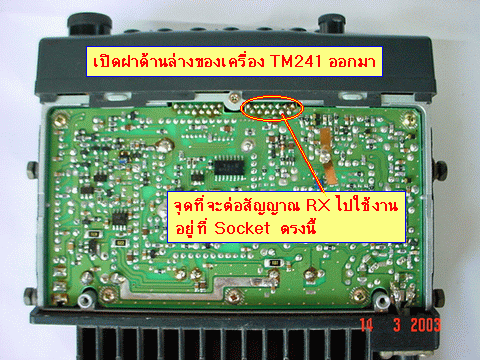

ภาพถ่ายเป็นของ TM-241 ครับ

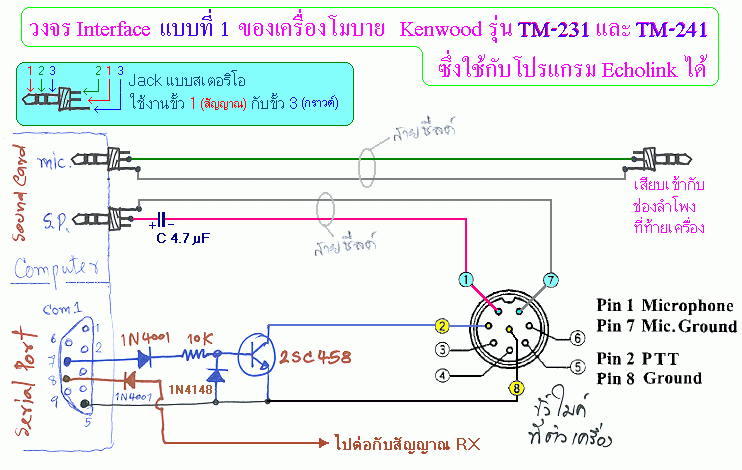

วงจรอินเตอร์เฟสที่ใช้กับเครื่องสองรุ่นนี้ มีด้วยกัน 2 แบบ

 หมายเหตุ

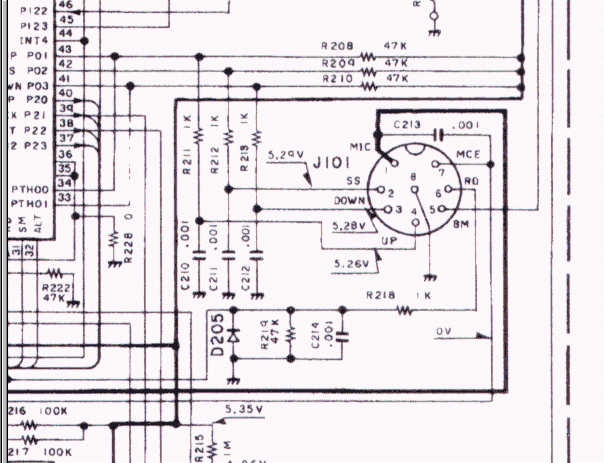

เราสามารถเช็คได้ว่าเครื่องของเรามีสัญญาณเสียงออกมาที่ขา 6 ของขั้วไมค์หน้าเครื่องหรือไม่ ให้ทำอย่างนี้
ให้ต่อสัญญาณจากขา 6 ของขั้วไมค์ ไปเข้าเครื่องขยายเสียง (อาจใช้ลำโพงขยายที่ใช้กับเครื่องคอมพิวเตอร์ก็ได้)
จากนั้นให้ลดสเคว้ลของวิทยุ ว่ามีเสียง ซู่ ๆ ออกที่ลำโพงเครื่องขยายเสียงหรือไม่ ถ้ามีเสียงซู่ ๆ ดัง แสดงว่า

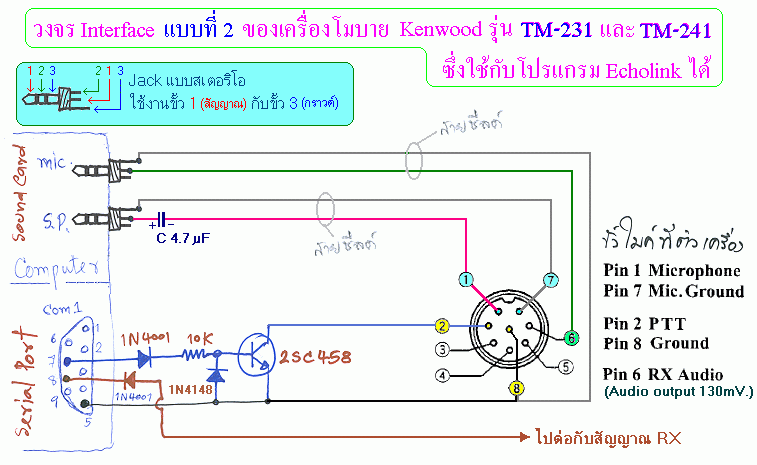

ที่ขา 6 ที่ขั้วไมค์หน้าเครื่องมีสัญญาณเสียงออกมา ซึ่งจะสามารถใช้วงจรอินเตอร์เฟสแบบที่ 2 ได้

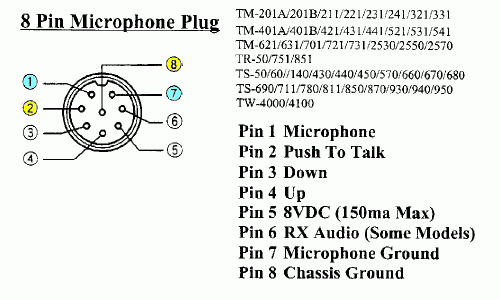

ขาต่าง ๆ ที่ขั้วไมค์ของวิทยุโมบายยี่ห้อ Kenwood ดูไว้เผื่อจะไปดัดแปลง

  เมื่อท่านใช้วงจรข้างบนนี้แล้ว
ท่านต้องไปเซ็ตในโปรแกรม Echolink ตามข้างล่างนี้ด้วยน่ะครับ

เทคนิคเล็ก ๆ น้อย ๆ ในการทำวงจรอินเตอร์เฟส

เทคนิคเล็ก ๆ น้อย ๆ ของการบัดกรีอุปกรณ์

อุปกรณ์ไม่กี่ตัว สามารถบัดกรีไว้ในแจ็ค  RS232 ได้เลย

ตัวเก็บประจุ 4.7 ไมโคฟารัด ตัวเล็ก สามารถบัดกรีไว้ในแจ็ค ตัวที่ต่อกับช่องลำโพงของ Sound Card ได้
