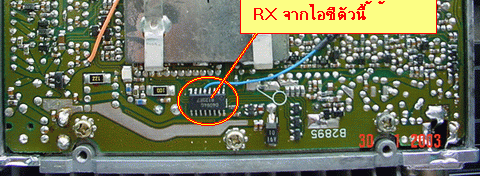

มาดูตรงจุดที่จะเอาสัญญาณ RX ไปควบคุมเครื่องคอมพิวเตอร์ให้ทำการรับเสียงจากเครื่องวิทยุ เพื่อส่งเข้า ระบบอินเตอร์เน็ต...

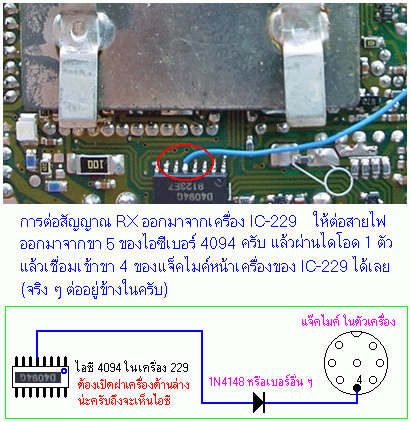

(ล่าง) ภาพขยายตรงไอซีเบอร์ 4094

ต่อไปเรามาดูวงจรอินเตอร์เฟส กันน่ะครับ

ดูวงจรที่ประกอบเสร็จแล้ว พร้อมใช้งาน (30 มกราคม 2546)

ปล. แจ็กเสียบสัญาณทุกตัวให้ใช้แบบสเตอริโอครับ เพราะวิทยุบางเครื่องอาจมีปัญหา
(ขอบคุณผลการทดลองจาก HS1KMZ จ.สุพรรณบุรี 28 กพ 46)

วงจรส่วนที่เป็นทรานซิสเตอร์ และไดโอด สามารถบัดกรีเข้าไปที่หัวของ RS232 ได้โดยตรง

ตัวเก็บประจุ 4.7 ไมโครฟารัด  ก็เชื่อมเข้าไปในแจ็คเสียบ ได้โดยตรง ( แจ็คตัวที่จะเสียบช่องลำโพงของ Sound Card )

ความแออัด ที่ขั้วต่อแจ็คไมค์  ที่เอาไว้เสียบเข้ากับเครื่อง IC-229 ( ใช้สายชีลด์เส้นโตไปหน่อย )

  เมื่อท่านใช้วงจรข้างบนนี้แล้ว
ท่านต้องไปเซ็ตในโปรแกรม Echolink ตามข้างล่างนี้ด้วยน่ะครับ

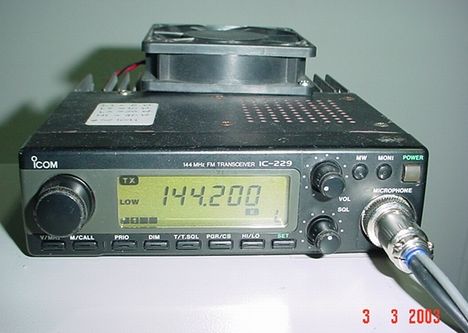

มาทดลองใช้งานกันเลย ขณะนั้นใช้ความถี่ความถี่ 144.200 MHz  กำลังส่ง Low 1 ( 5 Watt )

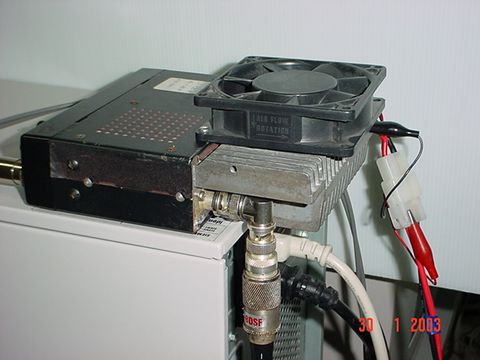

ด้านหลัง ติดพัดลมระบายความร้อน ซ่ะหน่อย เพราะแค่เปิดไว้เฉย ๆ ก็ร้อนเอาการทีเดียว
