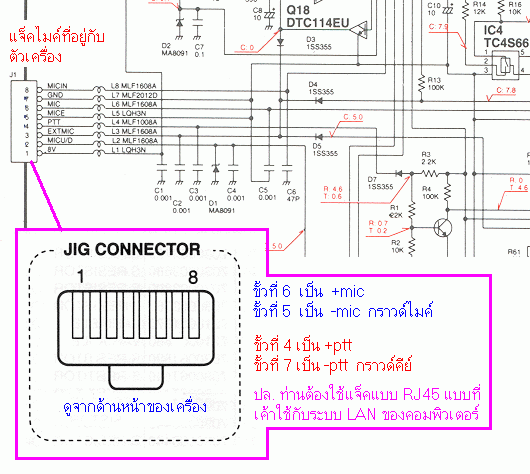

ลายวงจรสเกนจากคู่มือซ่อม

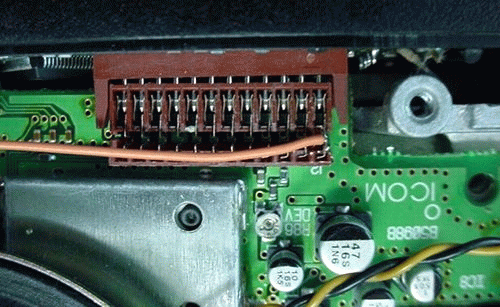

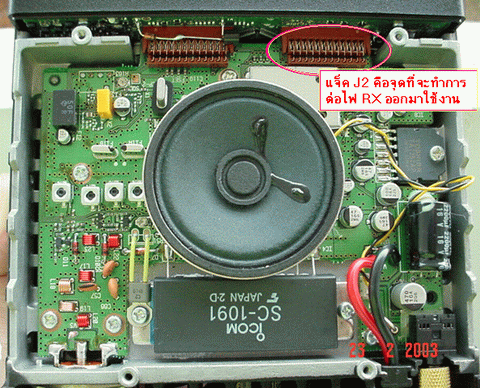

สายสีส้มคือสายที่ต่อใช้งานจริง ( เฉพาะภาพนี้ ถ่ายมาจากเครื่อง Link ของ HS8GLR ครับ )

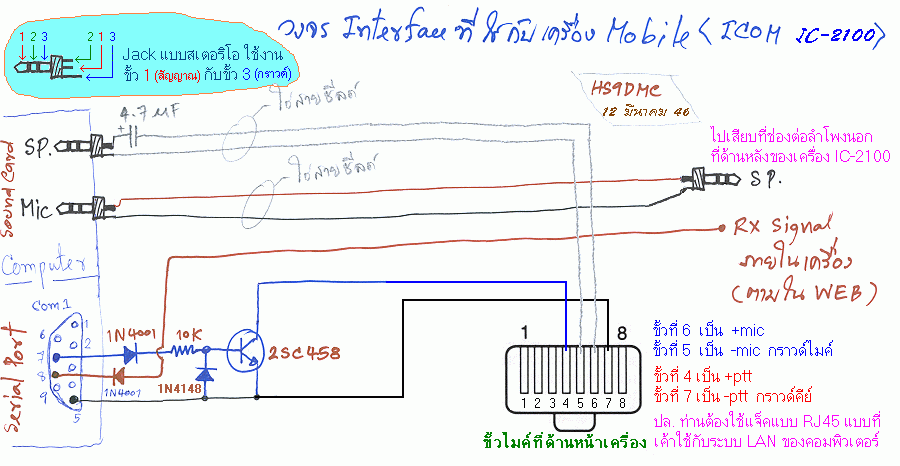

วงจรอินเตอร์เฟสที่ใช้กับเครื่องรุ่นนี้

  เมื่อท่านใช้วงจรข้างบนนี้แล้ว

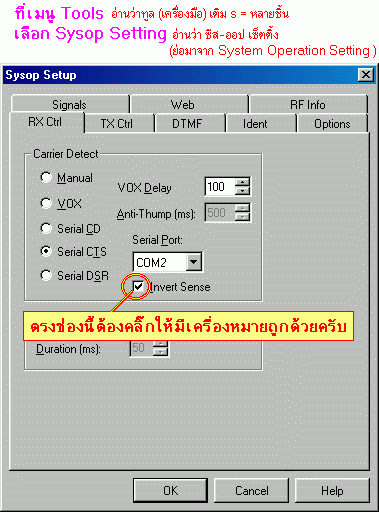

ท่านต้องไปเซ็ตในโปรแกรม Echolink ตามข้างล่างนี้ด้วยน่ะครับ

เทคนิคเล็ก ๆ น้อย ๆ ในการทำวงจรอินเตอร์เฟส

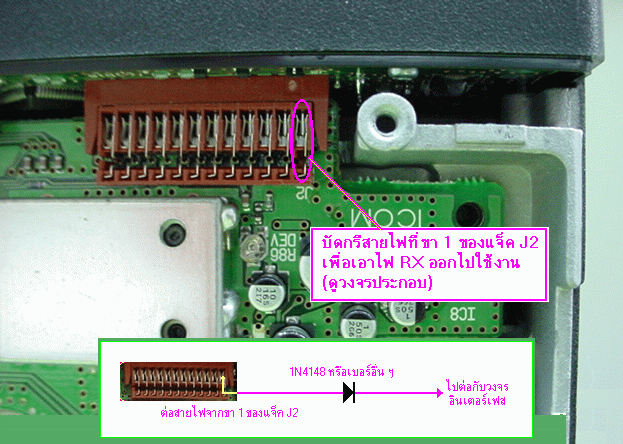

อุปกรณ์ไม่กี่ตัว สามารถบัดกรีไว้ในแจ็ค  RS232 ได้เลย

ตัวเก็บประจุ 4.7 ไมโคฟารัด ตัวเล็ก สามารถบัดกรีไว้ในแจ็ค ตัวที่ต่อกับช่องลำโพงของ Sound Card ได้
