จุดต่อสัญญาณ RX Signal
และวงจรอินเตอร์เฟส |
มีสมาชิกหลายท่านที่มีเครื่อง
ICOM IC-02N (รุ่นไม้หน้าสาม )
ยังใช้งานได้ดีอยู่
และอยากจะเอามาทำเป็นสถานี Link
ด้วยโปรแกรม Echolink ...

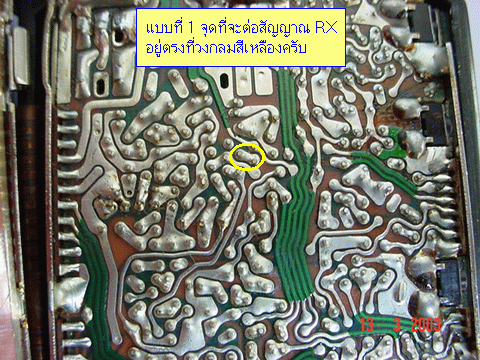

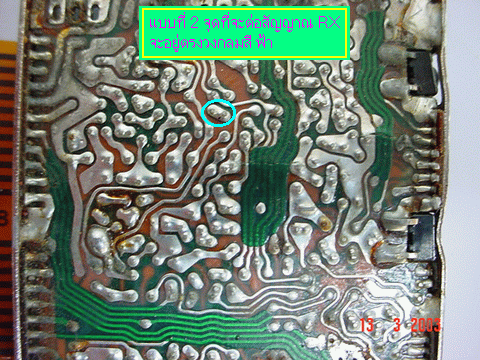

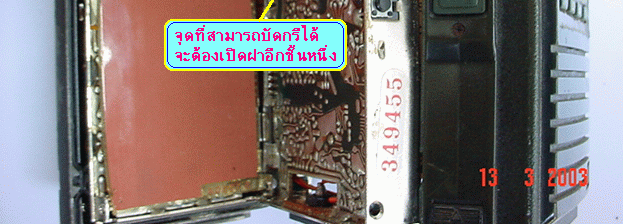

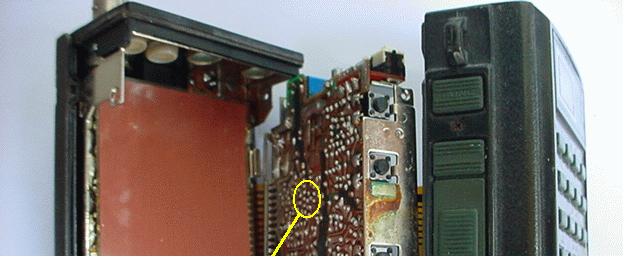

ผมก็เลยหาจุดต่อไฟ RX
มาให้ดูครับ...
ขอขอบคุณ
HS9FRL
ที่ยอมแกะเครื่อง IC-02N
สุดรักสุดหวงถึง 2 เครื่อง

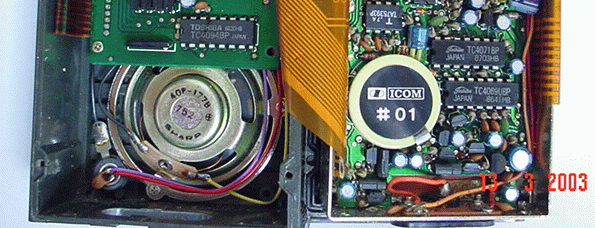

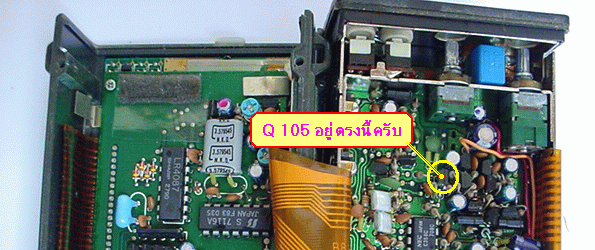

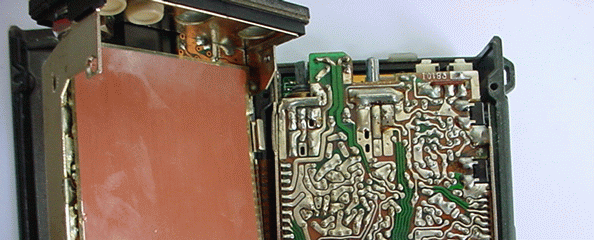

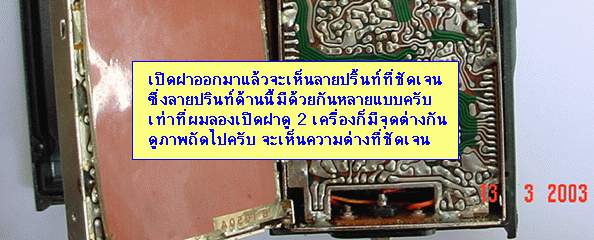

เพื่อจะได้ถ่ายภาพ
มาให้เพื่อน ๆ ได้ดูกัน

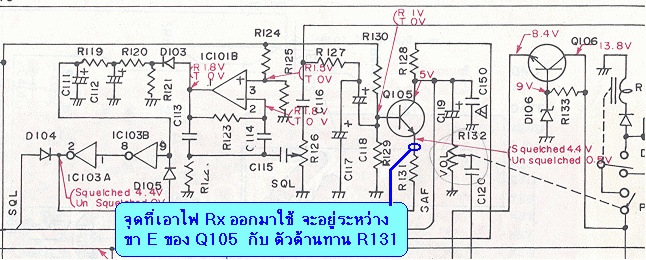

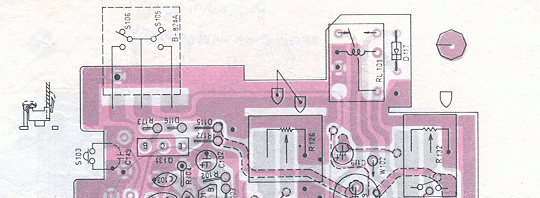

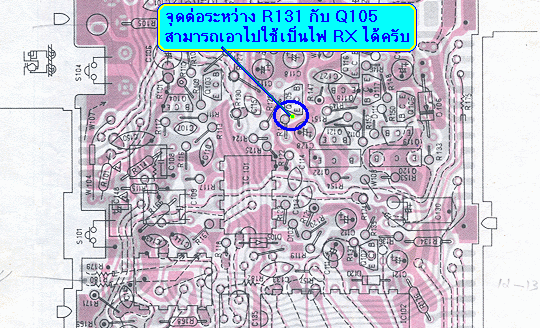

ลายวงจรสเกนจากคู่มือซ่อม
 ---- |
....
วงจรอินเตอร์เฟสที่ใช้กับเครื่องรุ่นนี้
การบัดกรีอุปกรณ์เข้ากับ
DB9 (Serial Port )
เทคนิคการทำวงจร เล็ก ๆ น้อย ๆ
 อุปกรณ์ไม่กี่ตัว สามารถบัดกรีไว้ในแจ็ค RS232 ได้เลย
|
 ตัวเก็บประจุ 4.7 ไมโคฟารัด ตัวเล็ก สามารถบัดกรีไว้ในแจ็ค ตัวที่ต่อกับช่องลำโพงของ Sound Card ได้ |
