(อาจโหลดภาพช้าหน่อยน่ะครับ  เพราะบางภาพมีขนาดโตมาก)

วงจรจากคู่มือซ่อม

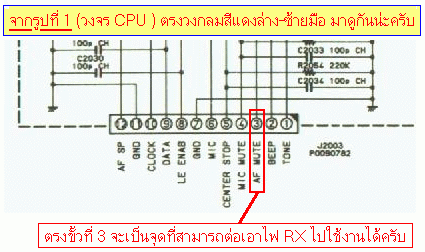

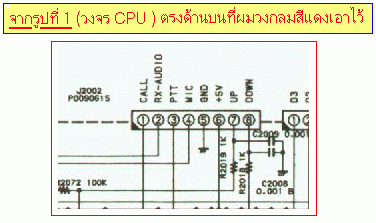

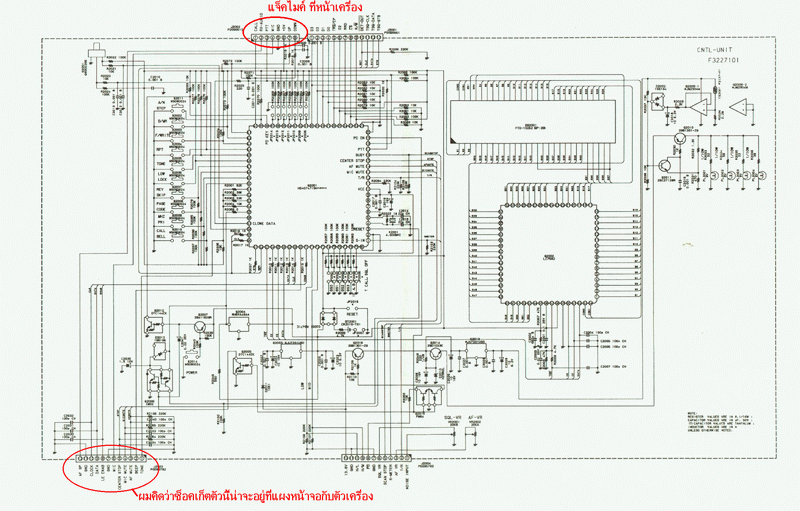

รูปที่ 1 เป็นแผงวงจรด้านหน้าที่มี CPU

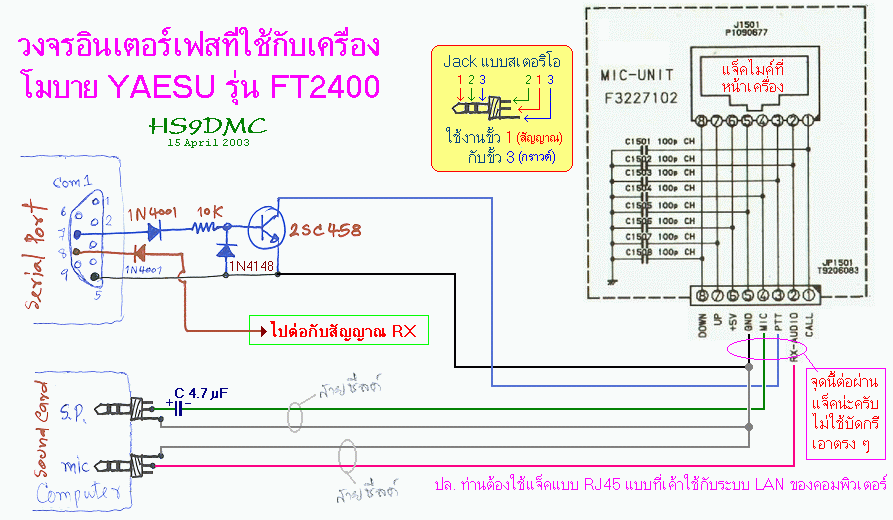

  เมื่อท่านใช้วงจรข้างบนนี้แล้ว
ท่านต้องไปเซ็ตในโปรแกรม Echolink ตามข้างล่างนี้ด้วยน่ะครับ

อุปกรณ์ไม่กี่ตัว สามารถบัดกรีไว้ในแจ็ค  RS232 ได้เลย

ตัวเก็บประจุ 4.7 ไมโคฟารัด ตัวเล็ก สามารถบัดกรีไว้ในแจ็ค ตัวที่ต่อกับช่องลำโพงของ Sound Card ได้
