Tracker เป็นส่วนที่เราจะต้องทำการติดตั้งไว้กับสิ่งเคลื่อนที่ (เช่นรถยนต์
, จักรยานยนต์ , เรือ , บอลลูน ,
ฯลฯ)
ซึ่งจะประกอบด้วย
(1)
ตัวรับสัญญาณพิกัดตำแหน่งจากดาวเทียม (GPS)
(2)
โมดูลแปลงพิกัดตำแหน่งดาวเทียวเป็นแพ็กเก็ตเรดิโอ
(Tracker)
(3)
เครื่องวิทยุสื่อสาร (ความถี่ 145.525 MHz) (ความถี่ 144.390 MHz)
|
|
 |
| GPS
ทำหน้าที่รับสัญญาณพิกัดดาวเทียมจากดาวเทียม
GPS ที่อยู่บนฟ้า Tracker
ทำหน้าที่แปลงค่าพิกัดตำแหน่ง
(ละติจูด-ลองติจูด
และอาจมีค่าอื่นๆ
รวมอยู่ด้วย)
เป็นข้อมูลแพ็กเก็ตเรดิโอ
และทำหน้าที่กดคีย์วิทยุสื่อสารให้ทำการส่งข้อมูลแพ็กเก็ตออกอากาศ เครื่องวิทยุสื่อสาร ทำหน้าที่ส่งสัญญาณออกไปสู่สถานี ไอเกต ผ่านทางอากาศ
|

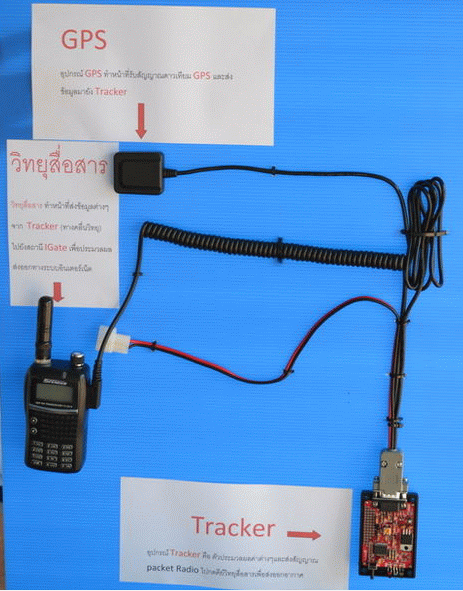

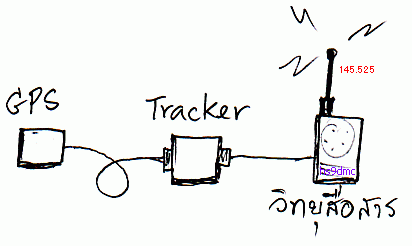

การทำงานของส่วนนี้คือ ตัวโมดูล Tracker จะทำการแปลงข้อมูลพิกัดตำแหน่ง (ละติจูด-ลองติจูด) ที่รับได้จากตัวรับสัญญาณดาวเทียม (GPS) แล้วทำการแปลงค่าพิกัดตำแหน่งให้เป็นสัญญาณแพ็กเก็ตเรดิโอ แล้วส่งออกไปทางวิทยุสื่อสาร พร้อมทั้งมีหน้าที่สั่งกดคีย์วิทยุสื่อสารให้ส่งข้อมูลออกไปในอากาศ ดังนั้นเมื่อเราจ่ายไฟเลี้ยงให้โมบายยูนิตนี้แล้ว เราแทบไม่ต้องทำอะไรอีกเลย
เรามาดูอุปกรณ์ส่วนสำคัญของชุด Tracker
1. ตัวรับสัญญาณดาวเทียม GPS
ภาพจากท่าน E27FBI

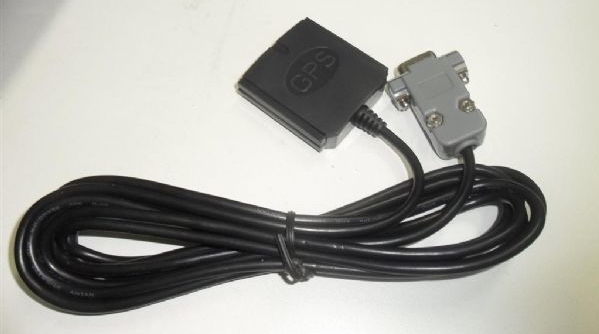

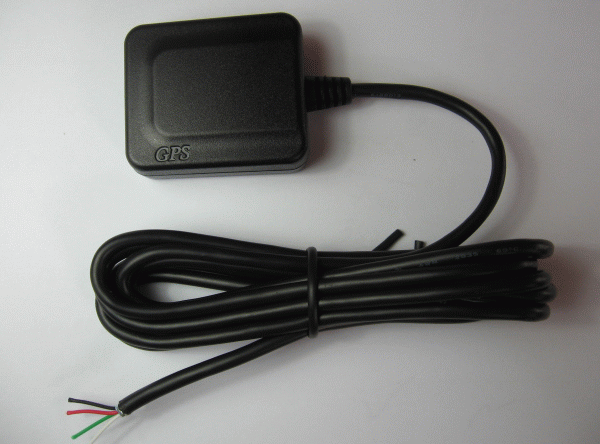

หัวรับสัญญาณดาวเทียม GPS แบบ
Serial ที่ความเร็ว 4800 baud rate
ภาพจาก
www.spelecshop.com
หัวรับสัญญาณดาวเทียม GPS แบบ
Serial ที่ความเร็ว 9600 baud rate
หัวรับสัญญาณดาวเทียม GPS แบบ

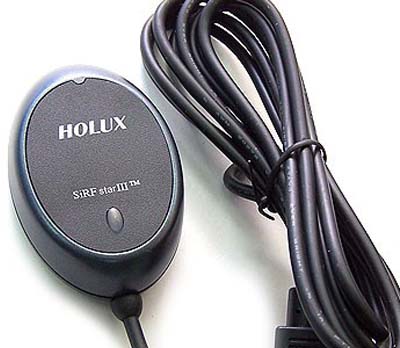

Serial ที่ความเร็ว 4800 baud rate ยีห้อ HOLUX
( www.holux.com )
2. ตัว Tracker
2.1) Tracker

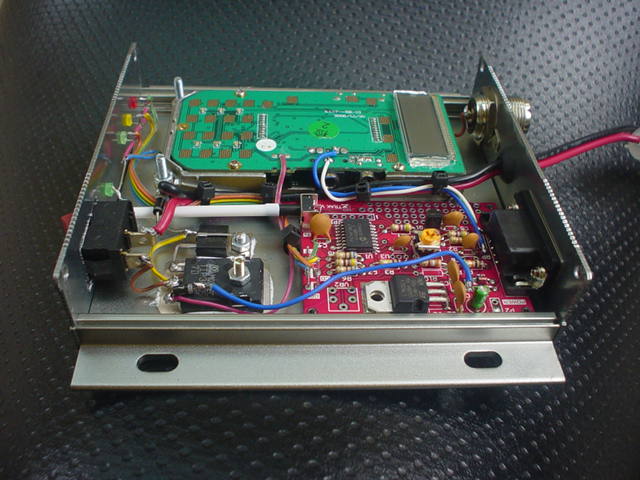

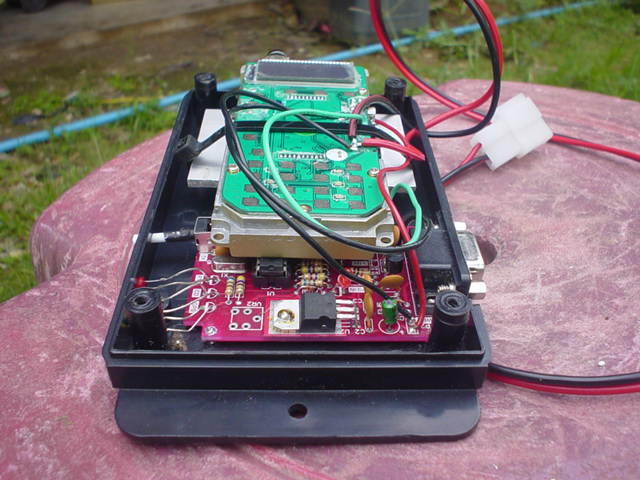

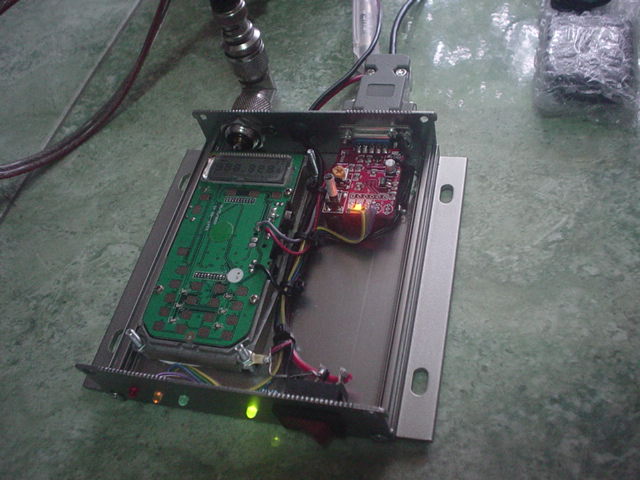

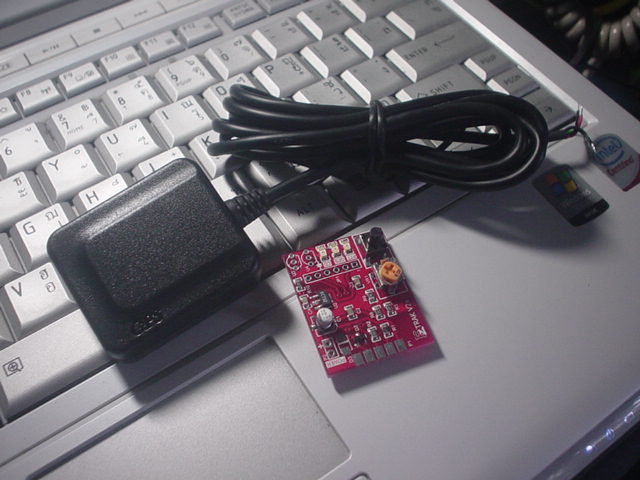

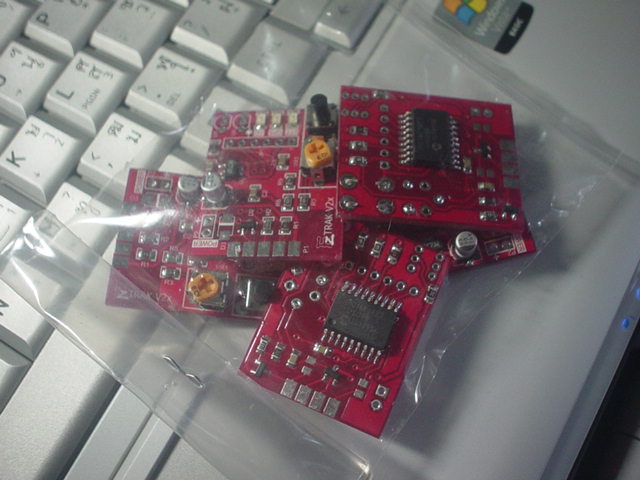

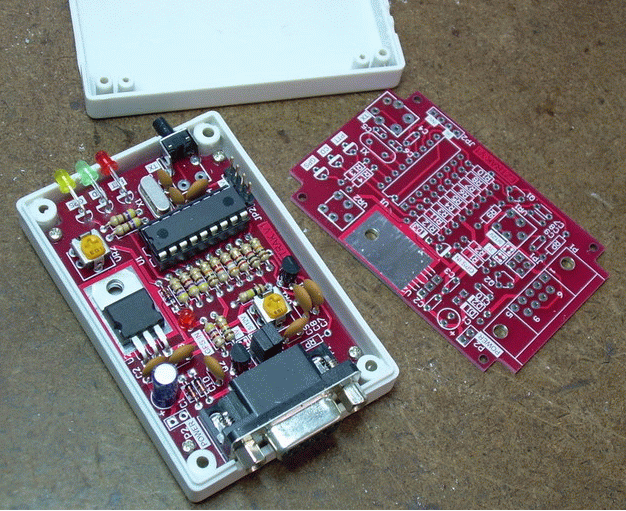

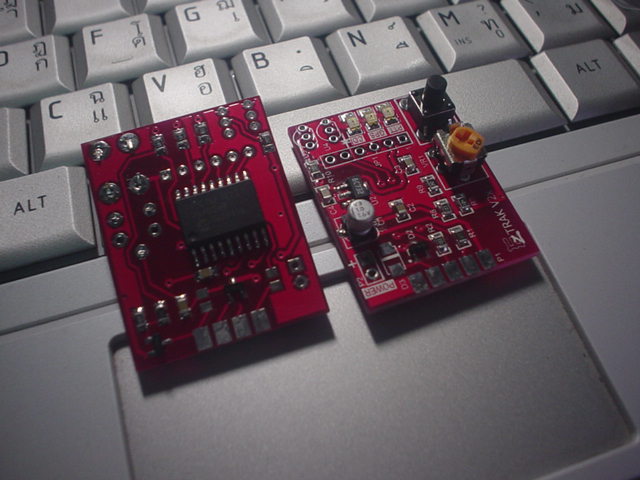

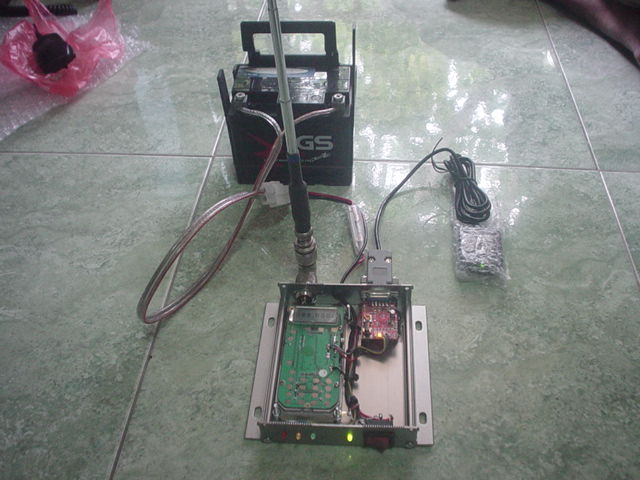

อันแรก ชื่อว่า EzTrack
ผลิตขึ้นในประเทศไทย
โดยคนไทย (ท่าน pa_ul; E20GJW)
( ติดตามได้ที่เวบไซต์ http://aprsth.w.pw/ez/
)
ภาพจากท่าน
E27FBI
ภาพจากท่าน
E27FBI
ภาพจากท่าน
E27FBI
ภาพจากท่าน
E27FBI
2.2) Tracker
อีกตัวหนึ่งของคนไทย
เรียกว่า SABTracker
โดยฝีมือของท่าน HS3LSE และ HS0NUU
( ติดตามได้ที่เวบบอร์ด http://www.100watts.com/smf/index.php?topic=81340
)

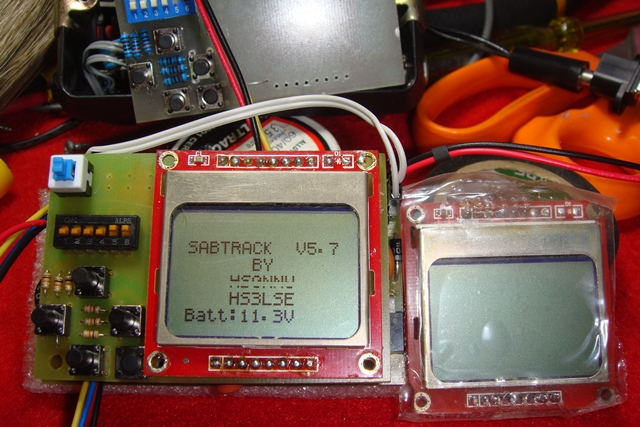

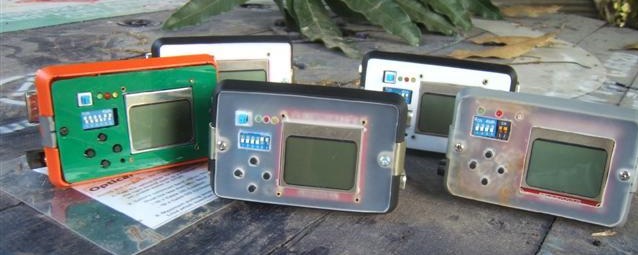

หน้าตาของ SABtrack
มีชุดคิดให้นำมาแสดงฝีมือเอง

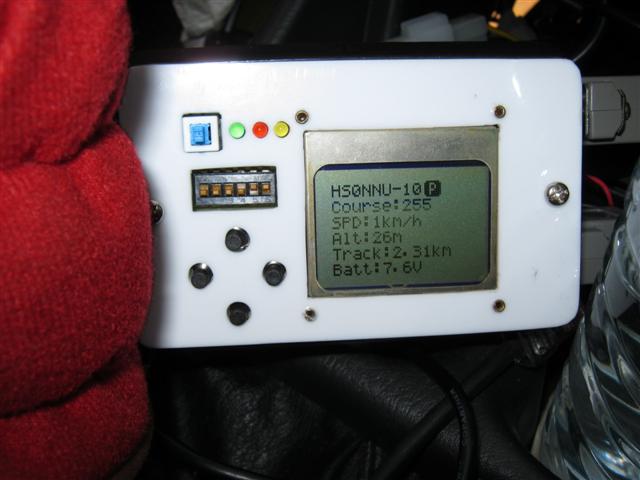

มีหน้าจอติดมาด้วย
ใช้สำหรับการ Monitor

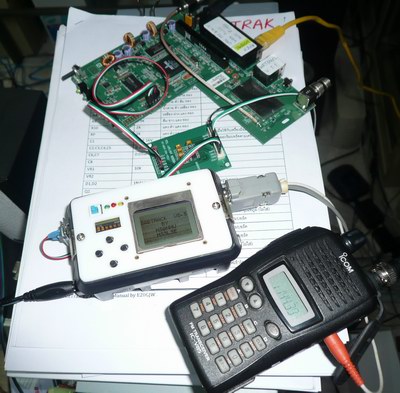

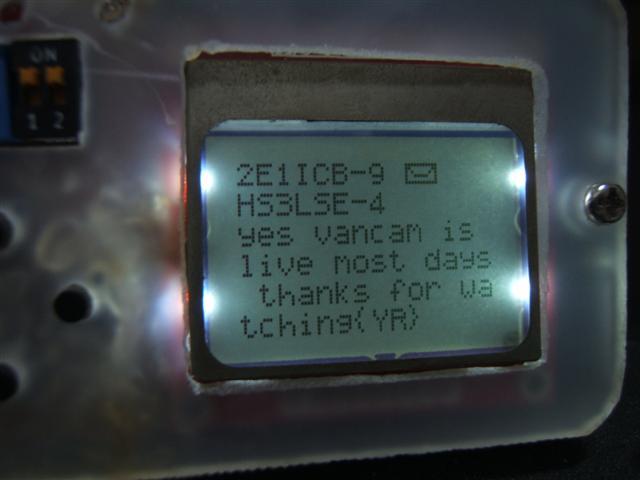

อันนี้แสดงการรับส่งข้อความระหว่าตัว
SABTrack ดัวยกัน

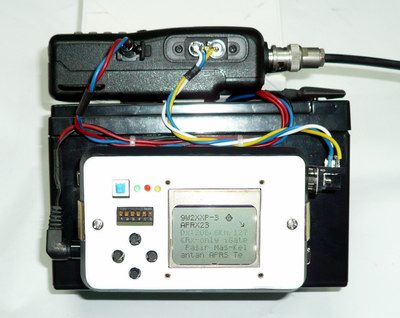

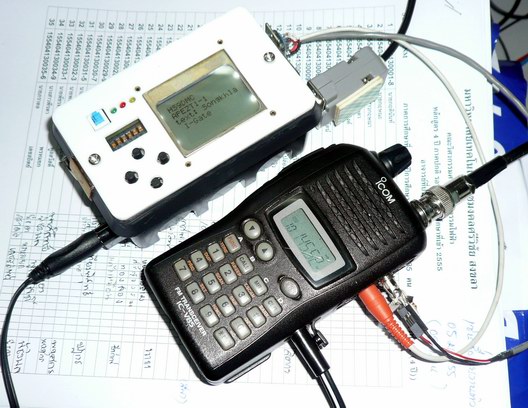

อันนี้เอามาต่อร่วมกับ
วิทยุสื่อสาร
และแหล่งพลังงาน
เพื่อใช้งานร่วมกัน
ส่วนอันนี้นำมาประยุกต์เป็น
I-Gate และ DiGi
ได้ในเครื่องเดียวกัน
ฝีมือการประกอบของชุดคิทท่าน
pracha51
2.3) Tracker
ตัวล่าสุดของคนไทย

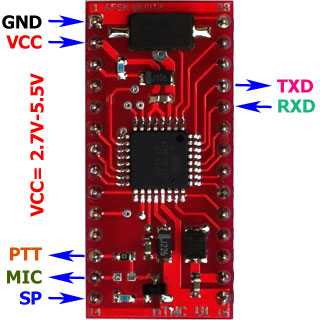

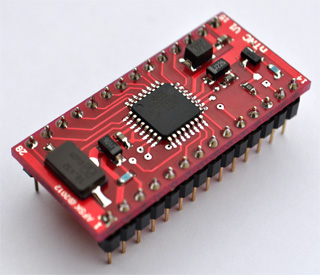

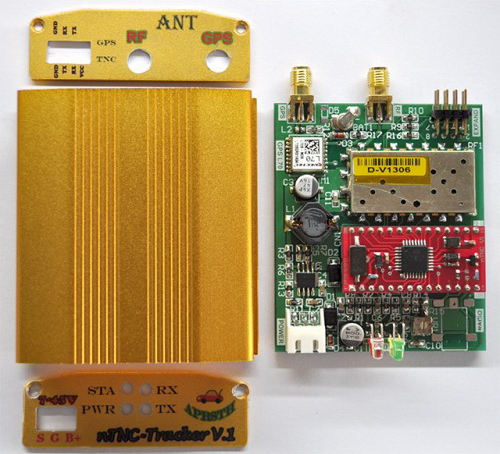

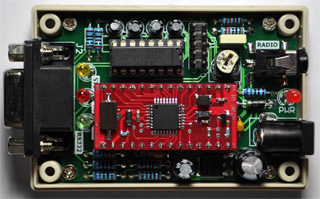

เรียกว่า nTNC
โดยฝีมือของท่าน HS5TQA แห่ง นครไทย.net
เจ้านี้ซุ่มพัฒนาอยู่นานแล้ว
ไม่ยอมออกมาวางแผงซักที
จนกระทั้งเดือนตุลาคม 2555
นี้เอง
( ติดตามผลงานได้ที่เวบบอร์ด
http://www.hamsiam.com/smf/index.php?topic=136276.0
)

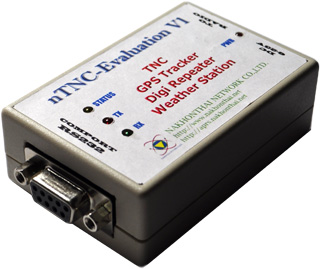

Tracker ตัวนี้ถูกออกแบบมาให้ใช้งานได้ครอบจักรวาลเลยทีเดียว คือเป็นได้ทั้ง Tracker , DiGi-Peater , TNC (สำหรับสถานี I-Gate) และ Weather Station (สถานีตรวจวัดอากาศ) แถมด้วยคู่มือสำหรับการคอนฟิกและคู่มือการใช้งานพร้อมสรรพ (ไปดูในเวบบอร์ดนะครับ)
อันที่จริงใช้งานแค่นี้ก็พอเพียง
และสามารถใส่เข้าไปตัวเครื่องวิทยุได้เลย

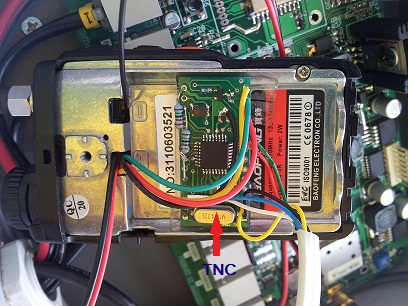

(ภาพบน-ขวา)

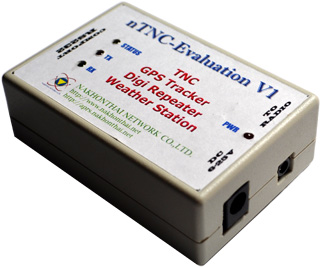

แต่ผู้ผลิตได้ออกแบบวงจรเสริมที่สะดวกแก่การนำมาต่ออใช้งานอีกด้วย (ภาพล่าง-ขวา)
อุปกรณ์ชุดลงกล่อง
ที่พร้อมจะเอาไปประยุกต์ใช้งาน
อันนี้ชุดพร้อมใช้งานเป็น Tracker
2.4) Tracker

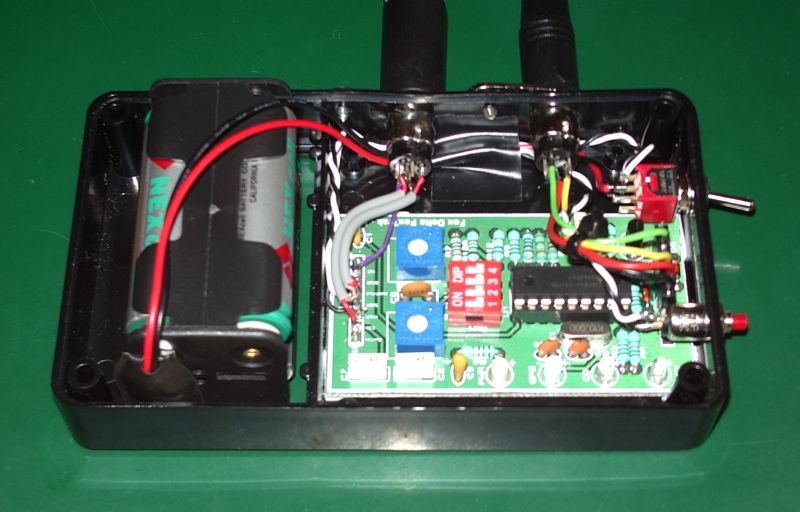

ของนักวิทยุสมัครเล่นชาวอินเดีย เป็น Tracker ที่ใช้ชื่อว่า Foxtrak
ภายใต้โค๊ดการผลิตที่ชื่อ Foxdelta ถือว่าเป็น Tracker
ที่นักวิทยุสมัครเล่นไทยจัดหามาเล่น
ในยุกต์แรกๆ
ของ APRS ในประเทศไทย
(ประมาณ
เมษายน ๒๕๕๑)
( เวบไซต์ผู้ผลิต
http://www.foxdelta.com/products/foxtrak.htm
)

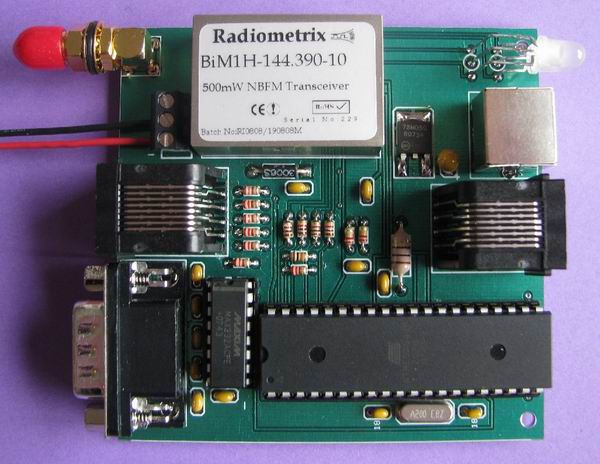

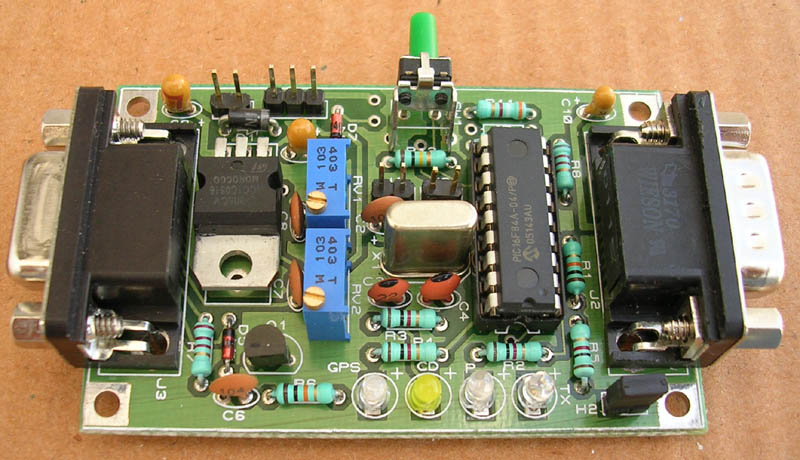

เค้าขายเป็นชุดลงปรินท์
ภาพจากเวบ G4ILO

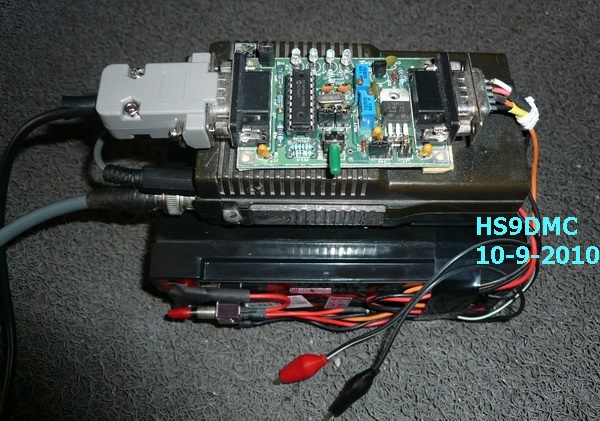

ชุดติดเข้ากับวิทยุสื่อสาร+GPS+แบตเตอรี่
2.5) Tracker

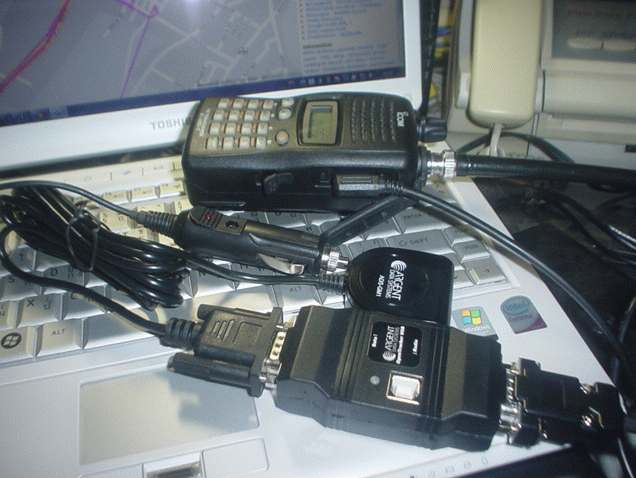

ของต่างประเทศ ชื่อว่า OpenTracker
(หรือ OT)
ของบริษัท ARGENT
( เวบไซต์ผู้ผลิต
http://www.argentdata.com/products/otplus.html
)
ภาพจากท่าน
E27FBI
ภาพจากท่าน
E27FBI
ภาพจากท่าน
E27FBI

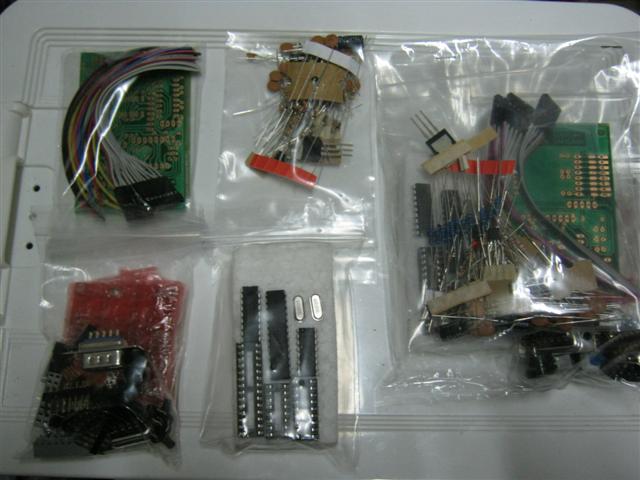

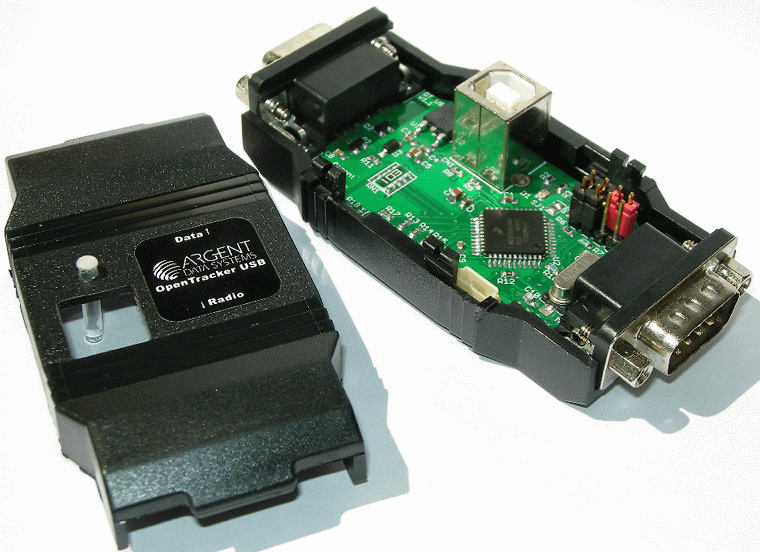

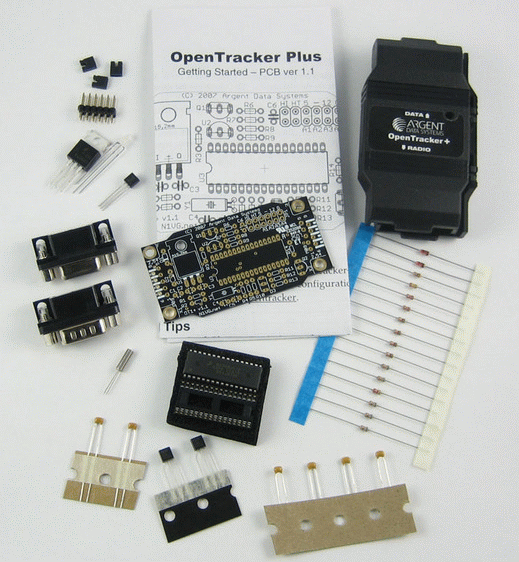

สามารถสั่งเป็นชุดคิท
มาประลองฝีมือการประกอบด้วยตัวเอง
2.6) Tracker
ที่ใช้ประกอบเข้าไปในวิทยุสื่อสารแบบโมบาย

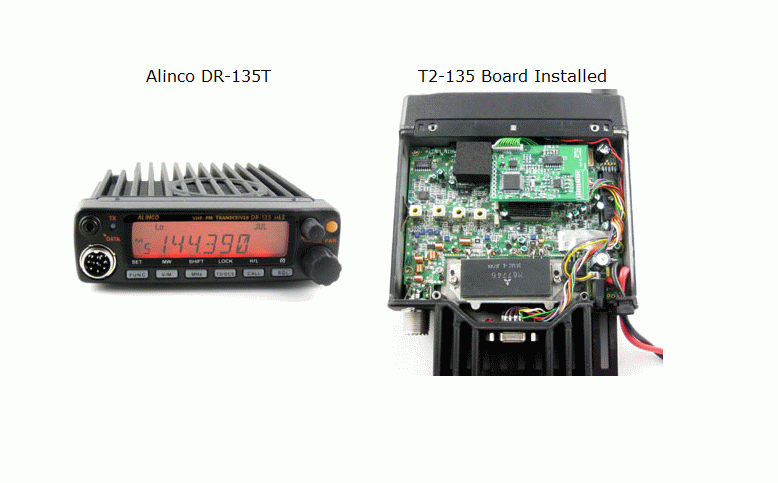

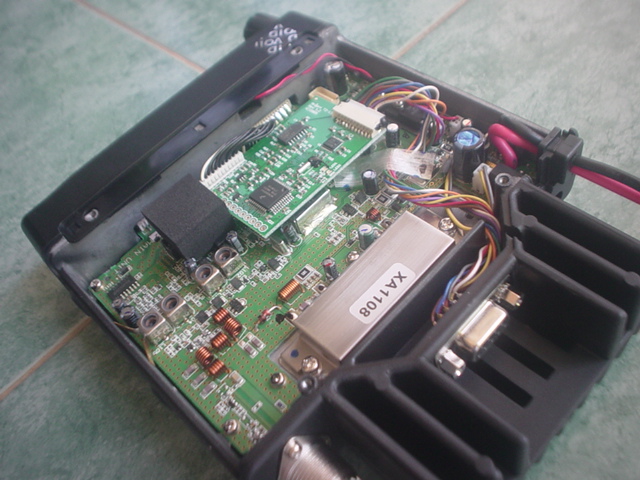

ยีห้อ Alinco รุ่น DJ-135 โดยเฉพาะ

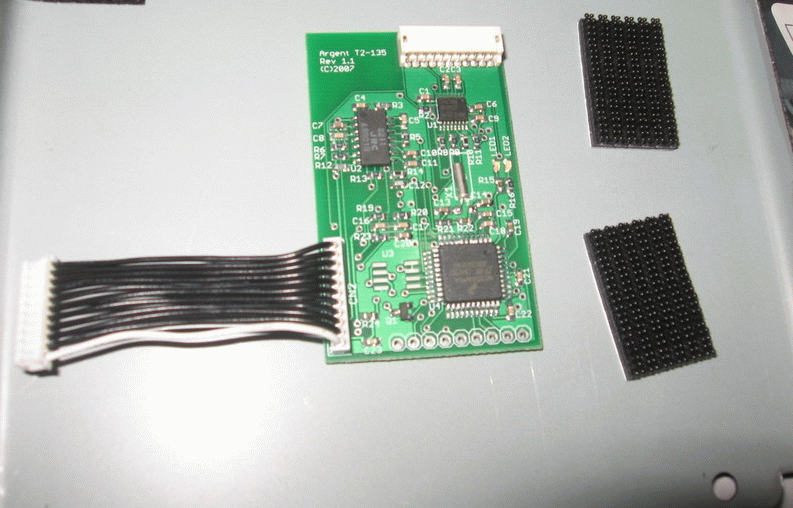

เรียกชื่อว่า T2-135 ของบริษัท ARGENT
เช่นกัน
( เวบไซต์ผู้ผลิต
http://www.argentdata.com/products/tracker2.html
)
ภาพจากท่าน
E27FBI
ภาพจากท่าน
E27FBI
ภาพจากท่าน
E27FBI
2.7) Tracker

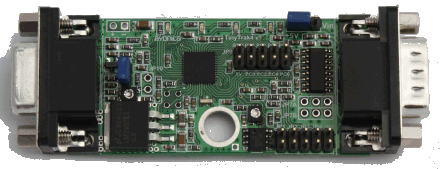

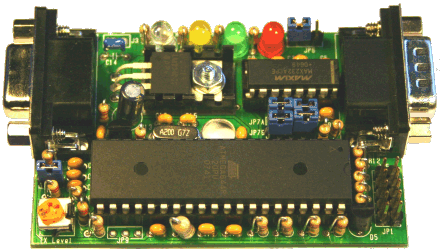

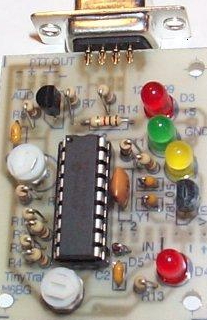

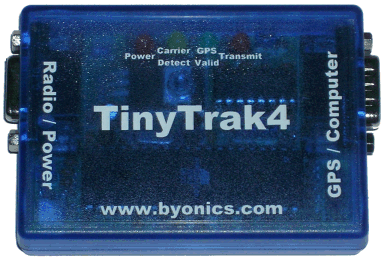

ของต่างประเทศ ชื่อว่า TinyTrak
ของบริษัท Byonics
( เวบไซต์ผู้ผลิต
http://byonics.com/tinytrak/ )

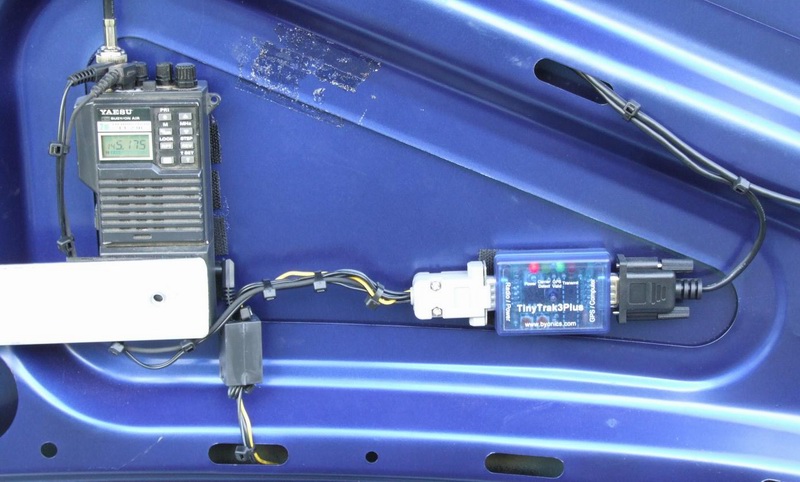

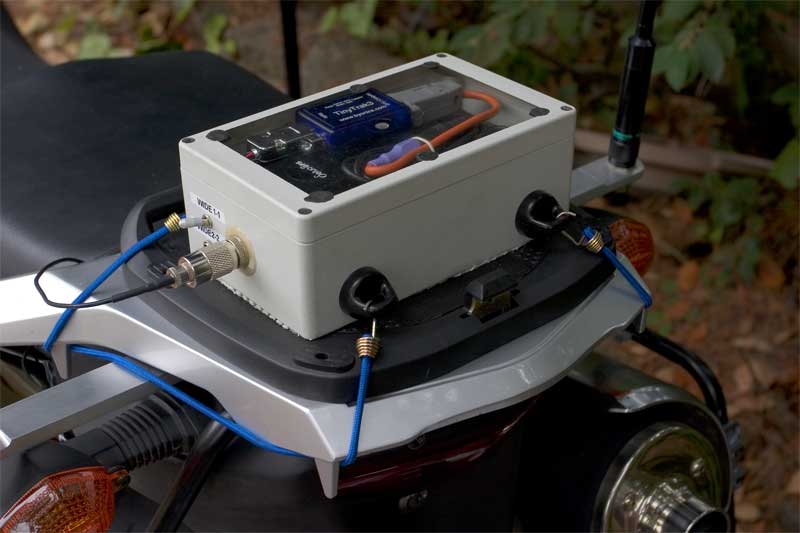

ติดมอเตอร์ไซต์
ติดในประตูรถยนต์

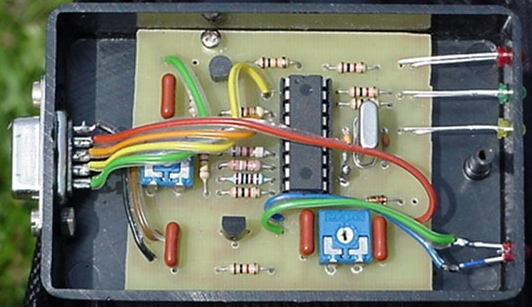

ฉบับประดิษฐ์เองโดยนักวิทยุสมัครเล่นชาวยุโรป
2.8) ชุดพร้อมใช้งาน (อันนี้ต้องแสดงฝีมือเอาเองครับ.. ในที่นี้ผมนำภาพของท่าน E27FBI มาประกอบ)
ภาพจากท่าน
E27FBI
ภาพจากท่าน
E27FBI
ภาพจากท่าน
E27FBI
ภาพจากท่าน
E27FBI
2.9) ชุดพร้อมใช้งาน

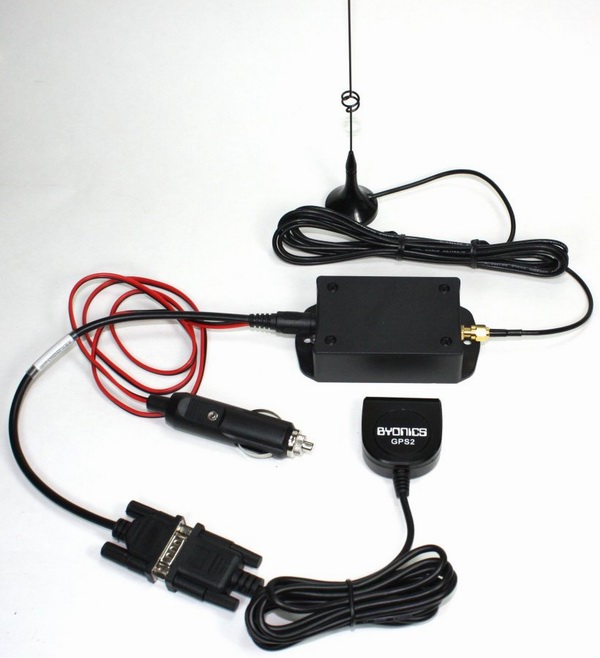

ของต่างประเทศ ในชื่อ Micro-Trak
ของบริษัท Byonics เช่นกัน
( เวบไซต์ผู้ผลิต
http://www.byonics.com/microtrak/
)

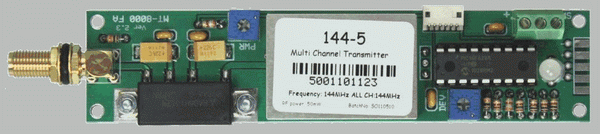

ชุดพร้อมใช้งาน ซึ่งประกอบด้วย
หัวรับสัญญาณ GPS + โมดูล Tracker + Transmitter
+ Antenna
การใช้งานเพียงแค่เสียบไฟจากช่องจุดบุหรี่ในรถยนต์...ใช้งานได้เลย
(ดูเพิ่มเติมที่ http://www.byonics.com/mt-rtg
)

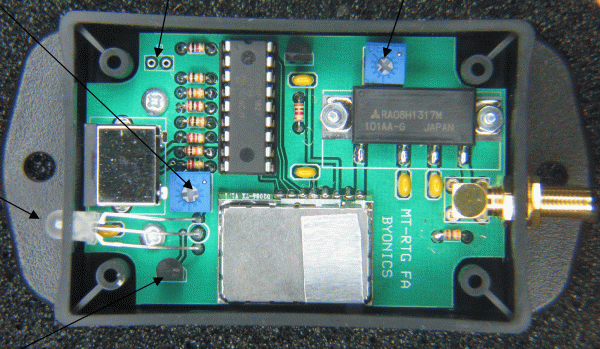

ภายในกล่องจะมี IC ทำหน้าที่ Tracker
และมีชุดสร้างสัญญาณวิทยุและตัว PA
ขยายกำลังส่งวิทยุ
การใช้งานเพียงแค่ต่อหัวรับสัญญาณดาวเทียม
GPS และต่อสายอากาศเพิ่มเข้าไป
2.10) ชุดพร้อมใช้งาน

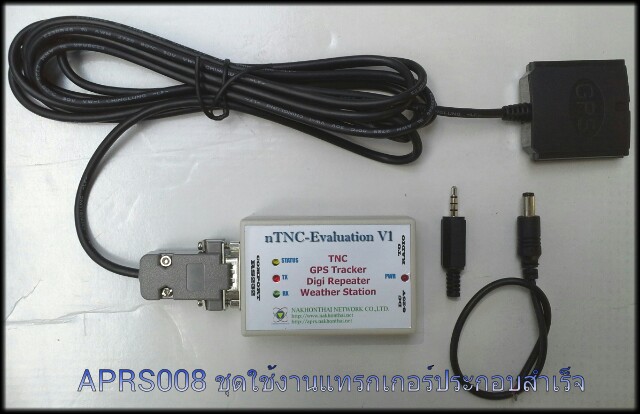

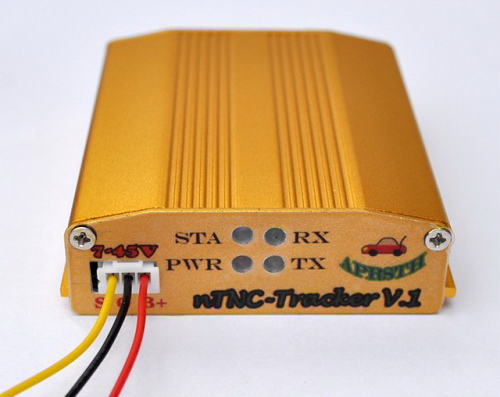

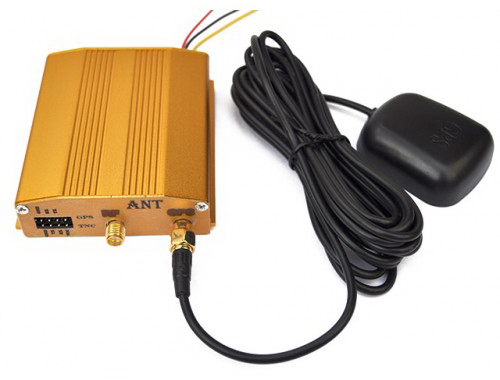

ของคนไทย เจ้าแรกที่เป็นซิงเกิลบอร์ด ในชื่อ nTNC Tracker
ของท่าน HS5TQA เจ้าเดิม เปิดตัวเมื่อ 19 ก.ค. 2557
( เวบไซต์ผู้ผลิต
aprs.nakhonthai.net
)
ชุดพร้อมใช้งาน ซึ่งประกอบด้วย กล่องควบคุม + หัวรับสัญญาณ GPS
การใช้งานเพียงแค่เสียบไฟจากรถยนต์...ต่อสายอากาศ...ต่อหัว GPS...เปิดสวิตช์...ใช้งานได้เลย
(ดูเพิ่มเติมที่ http://aprs.nakhonthai.net/store/index.php?route=product/product&product_id=65
)
3.
เครื่องวิทยุสื่อสาร
เราสามารถนำเครื่องวิทยุสื่อสารทั่ว
ๆ ไป ที่เรามีอยู่
มาเสียบต่อเข้ากับ Tracker ได้เลย
เพียงแค่ต่อสายสัญญาณให้ถูกต้องตามที่ผู้ผลิตแนะนำมา
และปรับตั้งความถี่ไว้ที่ 145.525
MHz (สำหรับประเทศไทย)
นักวิทยุสมัครเล่นทุกท่านจะมีเครื่องวิทยุที่ใช้งานอยู่กันแล้ว จึงไม่มีรายละเอียดที่จะแนะนำในหัวข้อนี้
