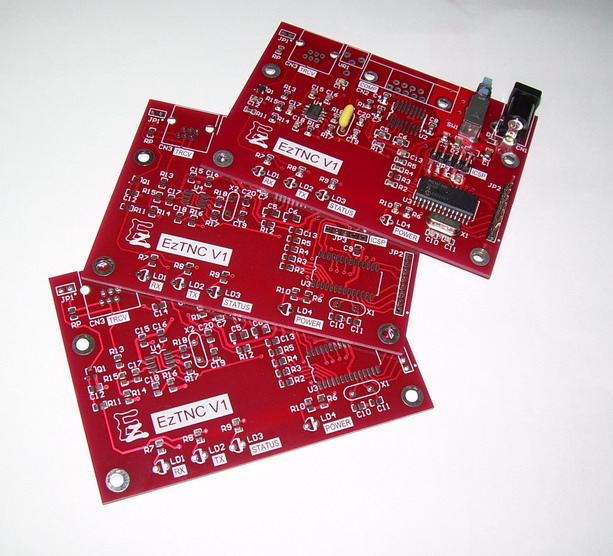

แผงวงจร EzTNC

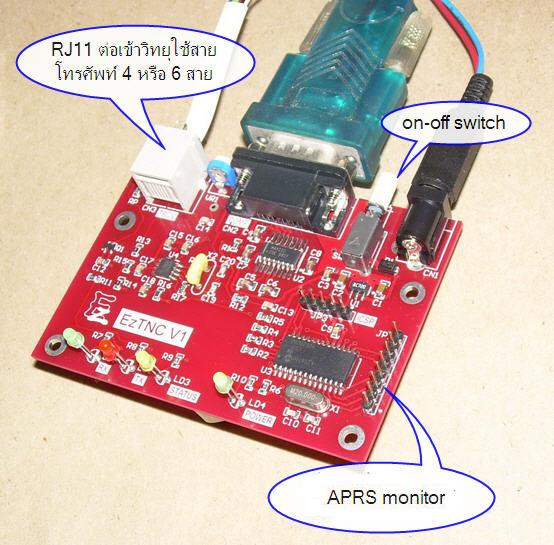

ช่องเชื่อมต่อต่างๆ

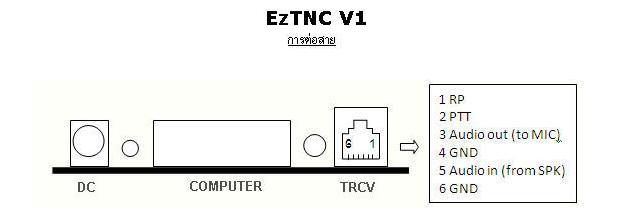

การต่อสาย

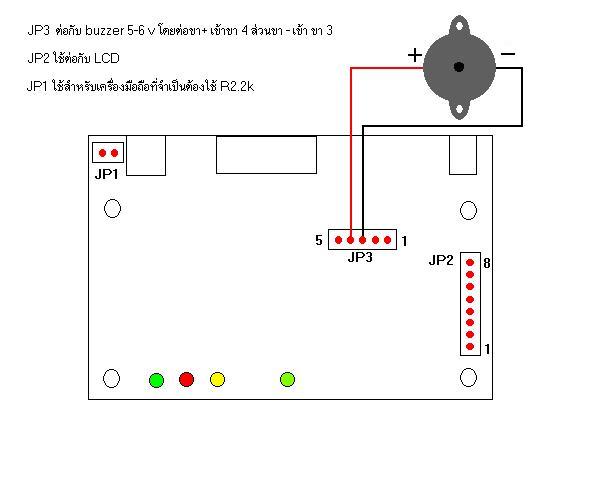

Jumper ต่างๆ
VR1 ใช้ปรับ Tx audio level

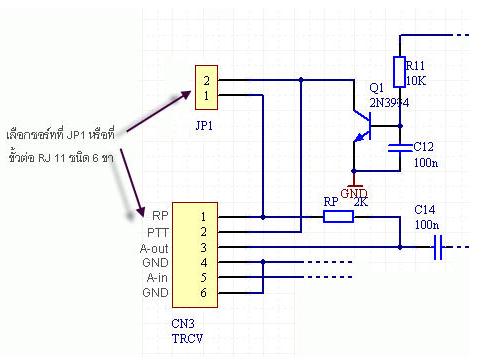

JP1 ใช้เลือกต่อ R ค่า 2k เข้ากับ audio output เพื่อใช้กับเครื่องมือถือ
ข้อมูลเกี่ยวกับ EzTNC และ EzTrak เป็นลิขสิทธิ์ของผู้เขียนเดิม (ไม่ใช่ผม) ซึ่งเดิมข้อมูลมีอยู่ที่เวบไซต์ http://voip.comze.com/ez/ และที่ http://aprsth.w.pw/eztnc/ แต่ตอนนี้ข้อมูลได้หายไปจาก www แล้ว. ข้อมูลที่จะเห็นต่อไปนี้ เป็นข้อมูลที่ได้บันทึกเก็บเอาไว้เพื่อไม่ให้สูญหาย และไว้สำหรับการศึกษาค้นคว้าในภายภาคหน้า. ขอขอบคุณผู้เขียนเวบและภาพประกอบทุกๆ ท่านมา ณ ที่นี้ด้วย
