๒๘ สิงหาคม ๒๕๕๔


การต่อสัญญาณจาก EzTNC เข้ากับเครื่องวิทยุ ICOM IC-V8000 และ IC-2200

ภาพการตัดต่อสัญญาณ AF-Out จากในตัวเครื่อง ให้ออกมาทางขา 3 ของแจ็คไมค์หน้าเครื่อง

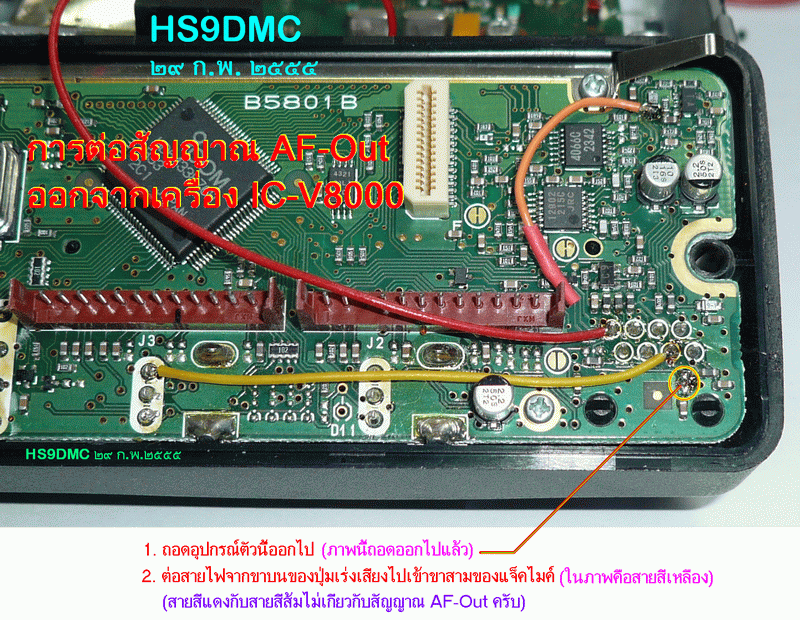

@ - - - - - - - - - - - - - - - - - - ภาพแรกเป็นเครื่อง ICOM IC-V8000 - - - - - - - - - - - - - - - - - @

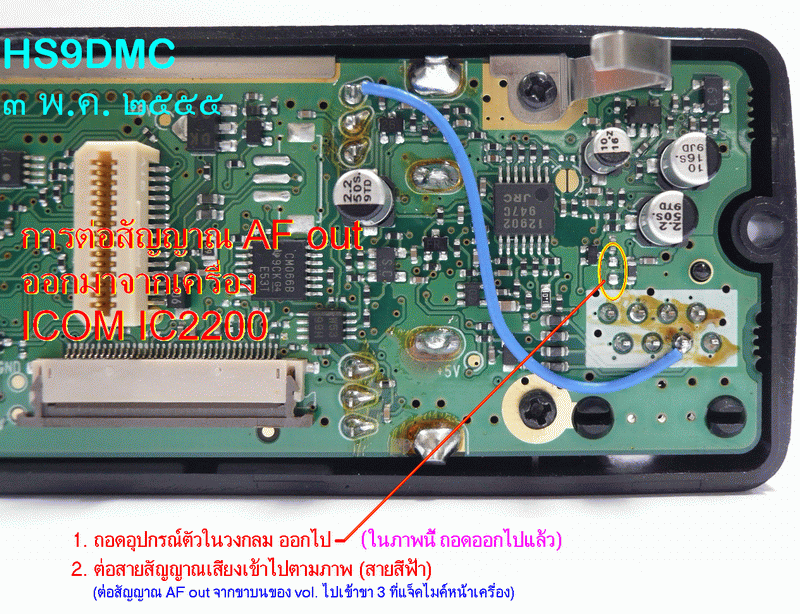

 @ - - - - - - - - - - - - - - - - - - ภาพที่สองเป็นเครื่อง ICOM IC-2200 - - - - - - - - - - - - - - - - - @

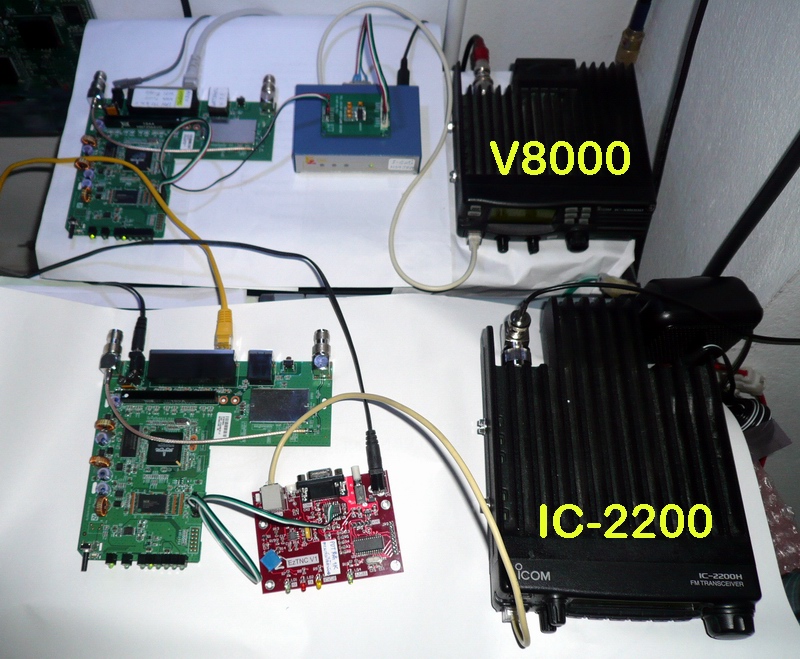

ภาพนี้เป็นการต่อใช้งานจริง
โดยการต่อเอาสัญญาณเสียงออกมาทางแจ็คไมค์หน้าเครื่อง

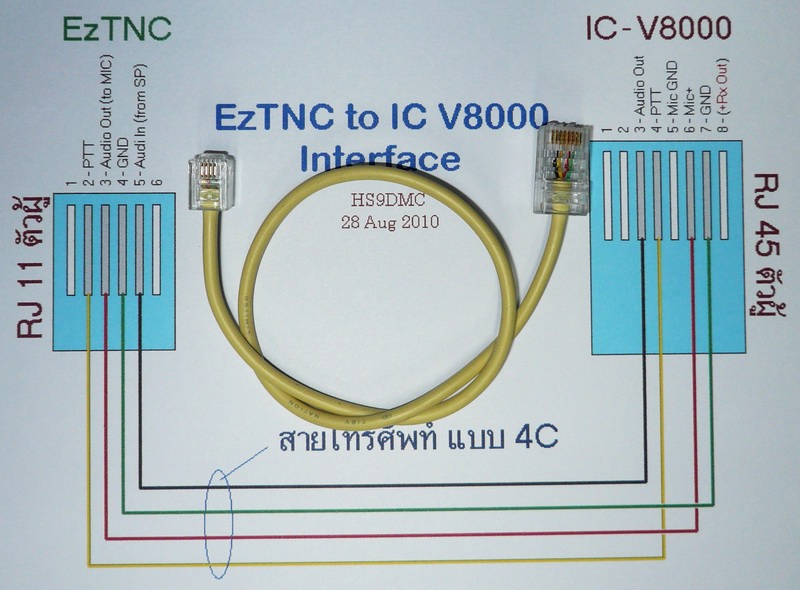

เครื่อง IC-V8000 เข้า EzTNC และเครื่อง IC-2200 เข้า EzTNC
