การกำหนดค่า PHG ของสถานี DiGi หรือ I-Gate เพื่อแสดงวงรัศมีการรับส่งของสถานี |
รายละเอียดนี้เอามาจาก http://www.100watts.com/smf/index.php?topic=3439.0 เขียนโดย Pilot_ham
ค่า PHP คือค่าตัวเลข 4 หลักเขียนตามหลังตัวอักษร PHG เวลาจะใช้งานก็ให้เอามาเขียนรวมอยู่กับ Beacon ที่อยู่ในไฟล์คอนฟิกของโปรแกรม APRS I-Gate จากนั้นเมื่อเรารัน I-Gate แล้วจะส่งผลให้ผู้อื่นสามารถมองเห็นข้อมูล (เบื้องต้น) ของสถานีเรา และยังมองเห็นเส้นวงรัศมีการรับส่งของสถานีของเราด้วย (PHG Circles)
ตัวเลข 4 หลัก มีความหมายตามตารางด้านล่างนี้
PHG Table
The Power Height Gain (PHG) data is an additional field inserted within
Digipeater beacons, giving details about the setup, making it possible to
calculate an estimated area coverage (using suitable software). TM-D700 and TH-D7
will "decode" these data and make them avaialble on the display (use
List, then scroll to last screen of a callsign).
| Item/Digit | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Power (W) | 0 | 1 | 4 | 9 | 16 | 25 | 36 | 49 | 64 | 81 |
| Height (ft) | 10 | 20 | 40 | 80 | 160 | 320 | 640 | 1280 | 2560 | 5120 |
| Gain (db) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Direction | Omni | NE | E | SE | S | SW | W | NW | N | - |
|
ตัวอย่าง. PHG2160
ตัวเลขสี่หลักที่ตามหลังตัว
PHG สามารถแปลความหมายจากตารางได้ว่า
|
เวบไซต์คำนวนค่า PHG (ง่ายๆเลย) http://www.apritch.myby.co.uk/phgrcalc.htm

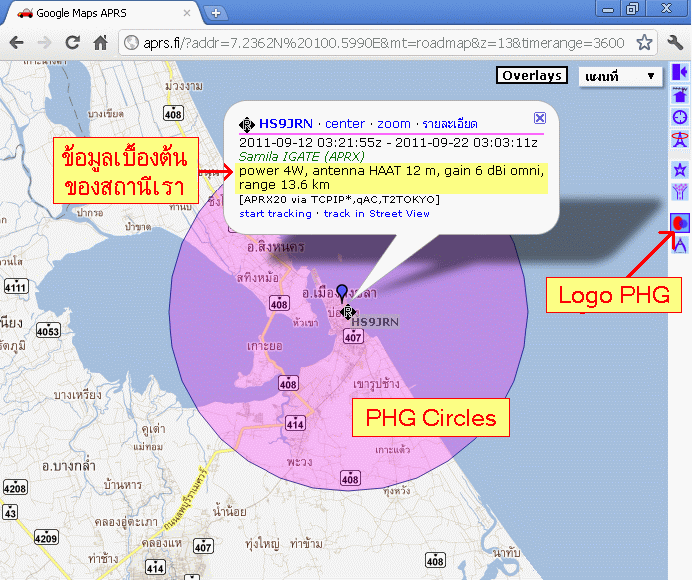

ผลจากการเซ็ตค่า PHG คือจะทำให้ได้เห็นวงรัศมีการรับ-ส่งสัญญาณของสถานีของเรา... ดังตัวอย่างนี้
หลังจากเปิดหน้าเวบ aprs.fi
แล้วให้ดูทางขวามือของจอ
มองหาสัญลักษณ์ PHG (
) แล้วคลิ๊กดู...
จะเห็นวงสีแสดงรัศมีในการรับ-ส่งของสถานีเราเอง (PHG Circlel) ...ในภาพข้างล่างนี้ผมกำหนดค่าเป็น PHG2260
