APRS4R by WRT54GL V1.1

APRS4R by WRT54GL V1.1
{ จันทร์ ๖ กันยาน ๒๕๕๓ }

ขอขอบคุณท่าน E20EHQ (พี่กัปตัน) , ท่าน pa_ul (พี่พรชัย) , ท่าน newham , ท่าน E22JMY (จิมมี่) , ท่าน E20GMY (พี่พจน์ )
ที่คอยให้คำแนะนำอยู่เบื้องหลังทางโทรศัพท์ และทาง PM ของเวบ 100 วัตต์
และขอบคุณเวบบอร์ด 100 วัตต์ ที่เป็นแหล่งพบปะพิมพ์คุยแลกเปลี่ยนประสบการณ์
รวมถึงเพื่อนสมาชิกอีกหลาย ๆ ท่านที่โพสข้อความไว้ให้ได้อ่านได้ศึกษาหาความรู้
ขอให้ทุก ๆ ท่านได้รับความขอบคุณจาก HS9DMC ด้วยครับ

เมื่อผมทำการแปลง WRT54GL ให้กลายเป็น APRX ( ส่วนของ Hardware )

WRT54GL V1.1 ซื้อมาใหม่เอี่ยม บอกคนขายว่าไม่ต้องติด void เพราะมันจะผิดเงื่อนไขการประกันทันทีหลังจากจ่ายเงิน
จ่ายเงิน-รับของเสร็จ จับมาแกะโชว์กันเห็นๆ ในร้านเลย (ภาพบน ถ่ายที่ร้านขายตัว wrt54gl)

ปกติแล้วการถอดเปลือกของ WRT54GL หรืออีกหลาย ๆ รุ่นของ Linksys มันแสนจะลำบาก ถอดยากเหลือเกิน
ผมไปเจอวิธีการถอดของต่างประเทศ น่าสนดีครับ เลยเอามาให้ดูกัน

( http://kkcheong.blogspot.com/2008/08/start-to-de-brick-my-wrt54g-episode-1.html )

กลับถึงโต๊ะทำงานก็จัดการเอา connector มาบัดกรีใส่ลงไปในตำแหน่ง Serial Port
( อันที่จริงใส่แค่สี่ขาก็พอ แต่ไหน ๆ ก็ใส่แล้วก็ให้ครบทุกรูเลยครับ )

ภาพข้างบน-ซ้าย ยืมมาจากเวบ oldwiki.openwrt.org thank. ส่วนภาพบน-ขวา ยืมมาจาก sites.google.com thank.

ทีนี้จะต่อใช้งานอย่างไรก็ขึ้นอยู่กับอุปกรณ์ (TNC) ที่จะเอามาต่อจากตัว WRT54GL แล้วละครับว่าจะใช้ค่ายไหน ยีห้อใด แต่วิธีการก็ไม่แตกต่างกันมาก
(ผมขอนำเสนอเฉพาะของในประเทศนะครับ...ของต่างประเทศคงต้องเสาะหาดูเอาเอง)

๑) ถ้าจะนำมาต่อกับ TNC ค่าย EzTNC

๒) ถ้าจะนำต่อกับ TNC ค่าย SABTnc

๓) ถ้าจะนำมาต่อกับ TNC ค่ายท่าน razor (NV3A)

๔) ถ้าจะนำไปต่อกับ nTNC ค่ายนครไทย (HS5TQA)

(๑) ต่อกับ TNC ค่าย EzTNC

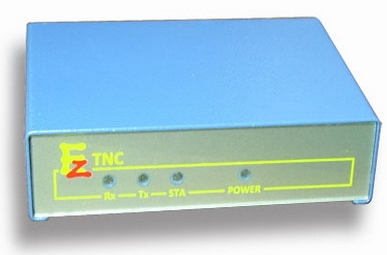

EzTNC (เปิดตัวเมื่อ ตุลาคม ๒๕๕๒) ถูกออกแบบมาให้ใช้งานได้เป็นทั้ง RX I-Gate , TX I-Gate , DiGi
แบบว่า 3in1 เลย ขึ้นอยู่กับการคอนฟิคภายในตัว TNC ซึ่งเราสามารถต่อเข้ากับคอมพิวเตอร์ได้ รายละเอียดเพิ่มเติมตามไปที่เวบ http://voip.comze.com/eztnc/index.html (หาเมนูให้เจอละ เค้าแอบเอาไว้ให้ผลุบๆโผล่ๆ อยู่ข้างๆ จอ)

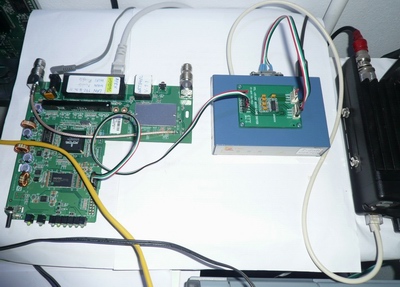

เนื่องจากสัญญาณจากตัว WRT54GL เป็นแบบ TTL แต่สัญญาณที่ตัว EzTNC ต้องการเป็นแบบ RS232 ดังนั้นก่อนจะเอาสัญญาณมาต่อเข้าด้วยกัน เราจะต้องทำการแปลงรูปแบบของสัญญาณโดยอาศัยวงจรแปลง ที่ใช้ IC ตระกูล MAX232 ซึ่งในภาพตัวอย่างนี้ผมใช้ชุดแปลงสัญญาณ TTL to RS232 ของค่าย ETT

(คลิกดูภาพใหญ่)

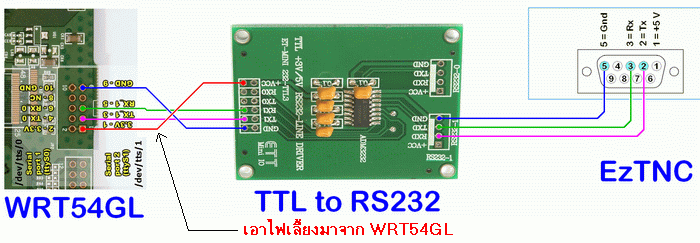

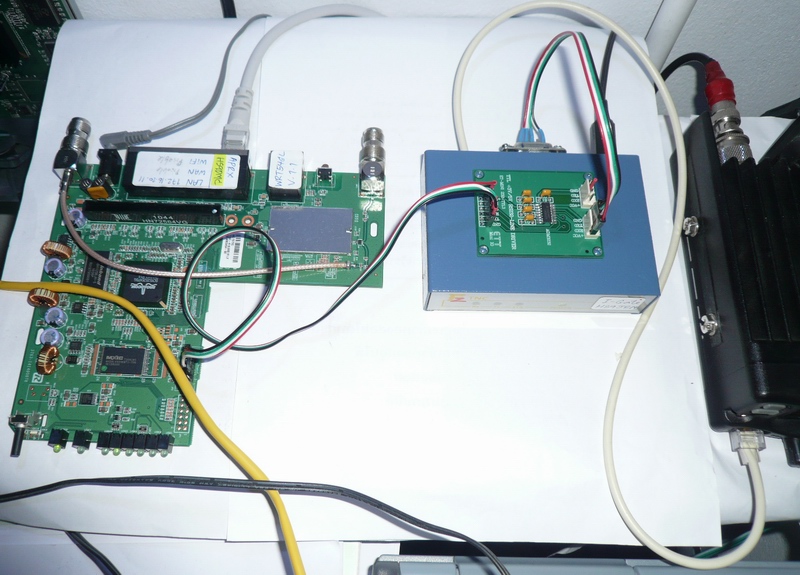

ภาพล่างนี้ เป็นการต่อสัญญาณจาก WRT54GL เข้ากับชุดแปลงสัญญาณ TTL เป็น RS232 ของค่าย ETT

>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>[ คลิกดูภาพขยายได้ที่นี่ ]

(๒) ต่อกับ TNC ค่าย SABTnc

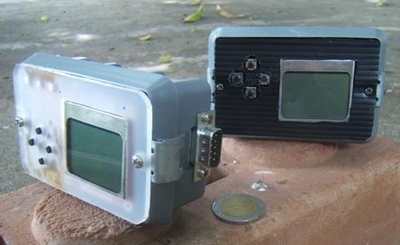

SABTnc (เปิดตัวเมื่อ เมษายน ๒๕๕๔) ถูกออกแบบมาเพื่อเป็น Tracker ซึ่งจุดเด่นคือมีจอ LCD ไว้ดูข้อมูลหรือดูตำแหน่งของเพื่อนสมาชิกที่เราสามารถรับสัญญาณได้ และอีกจุดเด่นหนึ่งก็คือสามารถคอนฟิกค่าพื้นฐานที่จำเป็น ได้จากปุ่มกดหน้าเครื่องได้โดยตรง

ต่อมาสมาชิกเริ่มสนใจบทบาทหน้าที่ของมันเข้า ผู้ผลิตเลยจัดการเขียนเฟิร์มแวร์ใหม่เพื่อให้มันทำหน้าที่ได้ทั้ง Tracker , RX I-Gate , TX I-Gate , DiGi เพียงแค่ทำการคอนฟิกค่าเพิ่มเติม และทำการ on/off สวิตช์หน้าเครื่อง (แทบเรียกได้ว่าตัวเดียวครบครันเลย)

( TNC ค่ายนี้หาความรู้เพิ่มเติมได้ที่นี่ คลิก )

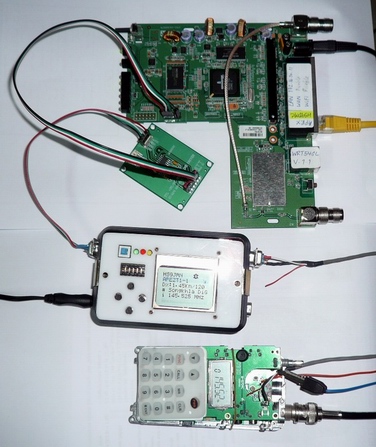

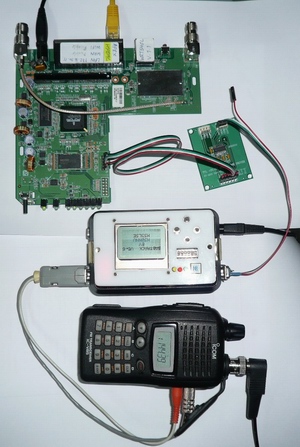

การต่อสัญญาณจาก WRT54GL เข้ากับตัว SABTnc จะต้องทำการแปลงจาก TTL เป็น RS232 ด้วยเช่นเดียวกันกับ EzTNC โดยอาศัยวงจรแปลง ที่ใช้ IC ตระกูล MAX232 ซึ่งในภาพตัวอย่างนี้ผมใช้ชุดแปลงสัญญาณ TTL to RS232 ของค่าย ETT

(๓) ต่อกับ TNC ค่าย NV3A (ค่ายนี้ยังไม่ได้ตั้งชื่อเลย)

ภาพจากท่าน NV3A

TNC ที่ผมเรียกว่าค่าย NV3A (เปิดตัวเมื่อ มิถุนายน ๒๕๕๕) ค่ายนี้ออกแบบมาสำหรับทำหน้าที่เป็น RX I-Gate และถูกออกแบบมาให้ใช้ได้อย่างลงตัวกับ WRT54GL ผู้ใช้งานไม่ต้องคอนฟิกค่าอะไรเลย เพียงนำมาต่อเข้ากับ WRT54GL และต่อเข้าวิทยุสื่อสาร ก็สามารถใช้งานได้แล้ว ส่วนสัญญาณระหว่าง WRT54GL กับตัว TNC จะเชื่อมต่อกันด้วยสัญญาณแบบ TTL (จึงไม่ต้องใช้วงจรแปลง TTL to RS232)

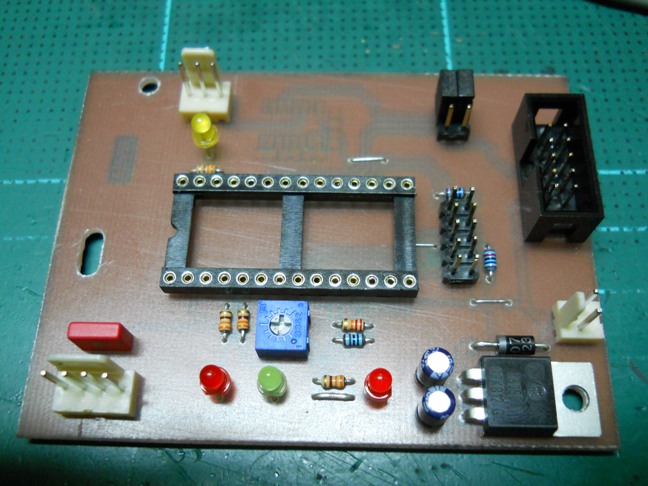

และการออกแบบแผ่น PCB ก็ถูกออกแบบให้คู่กันกัน WRT54GL โดยเฉพาะเลย ทั้งขนาด , ตำแหน่ง connector และการติดตั้ง(รูขันน๊อต)

ภาพจากท่าน NV3A

๔) ต่อกับ nTNC ค่ายนครไทย (HS5TQA)

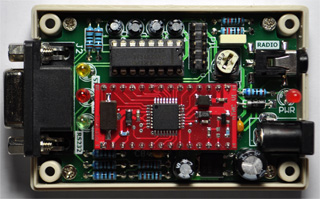

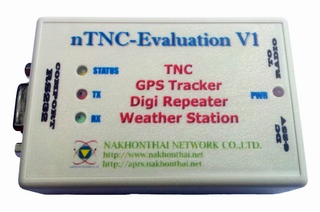

nTNC (กลับมาเปิดตัวใหม่อีกครั้งเมื่อ ตุลาคม ๒๕๕๕) ถูกออกแบบมาให้ใช้งานได้เป็นทั้ง TNC , Tracker , DiGi Peater และ Weather Station (ก็ถือได้ว่าครอบจักรวาลในตัวเดียวเลย)

การกำหนดว่าจะให้ทำงานในหน้าที่อะไร ก็ต้องทำการคอนฟิกเฟิร์มแวร์เอาเองนะครับ โดยผู้ผลิตเขียนเนื้อหา และมีเฟิร์มแวร์ตัวใหม่ ๆ เขียนไว้ที่ในเวบบอร์ด hamsiam ลองเปิดแล้วไล่อ่านไปทีละหน้าครับ..

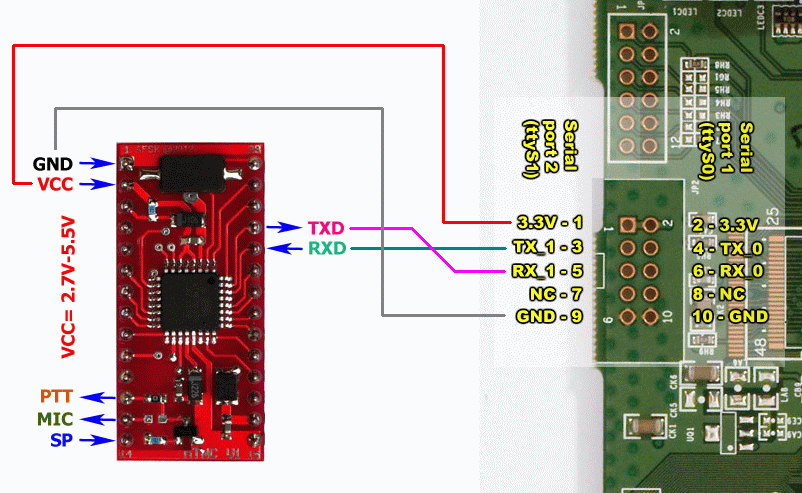

วงจรคร่าวๆ สำหรับการต่อสายสัญญาณจาก nTNC เข้ากับ WRT54GL เพื่อทำเป็น I-Gate

ภาพจากท่าน HS5FXK
ทำซ๊อคเก็ตต่อสายจาก nTNC (แจ็คสีขาว) ไว้ต่อกับขั้ว Serial Potr ของ WRT54GL

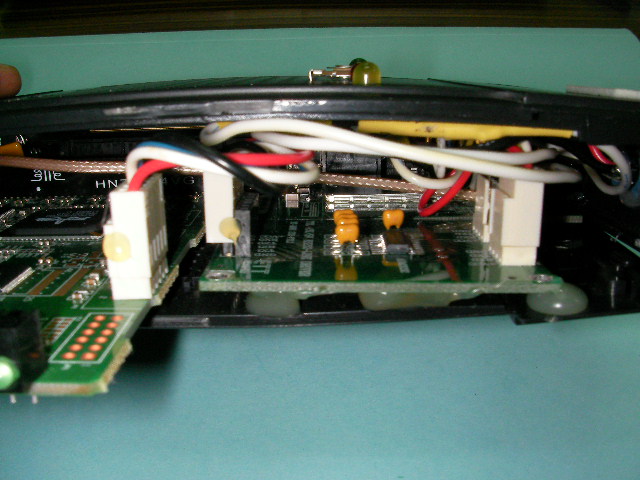

โดยที่ตัว nTNC แปะติดกับฝาด้านบนของตัว WRT54GL แล้วต่อสายหลอดไฟแสดงผลไปไว้ด้านบนด้วยเลย

ภาพจากท่าน HS5FXK

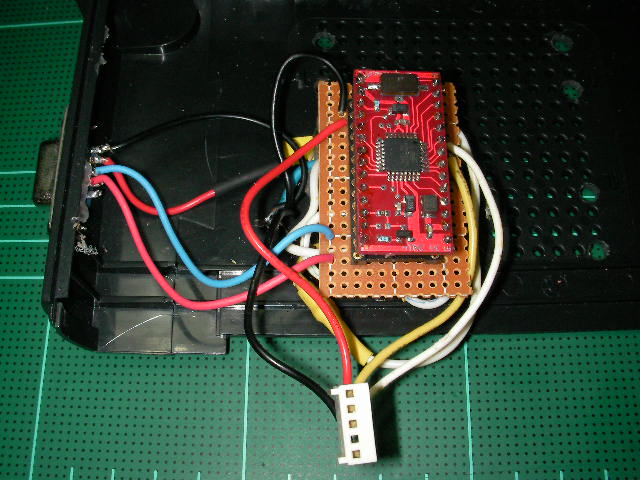

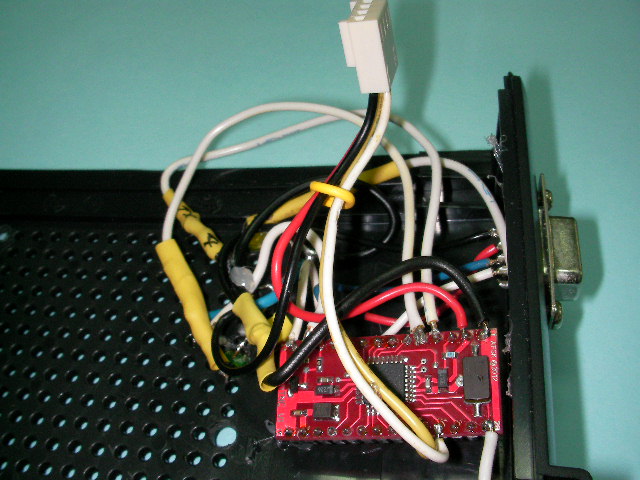

อันนี้อีกแนวทางหนึ่ง คือเอา nTNC มาลงปรินท์เอนกประสงค์ก่อนเพื่อให้สะดวกในการต่อสายไฟ

ภาพจากท่าน HS5FXK
มองจากอีกมุมหนึ่ง ก่อนปิดฝากล่อง WRT54GL (I-Gate)

ภาพจากท่าน HS5FXK

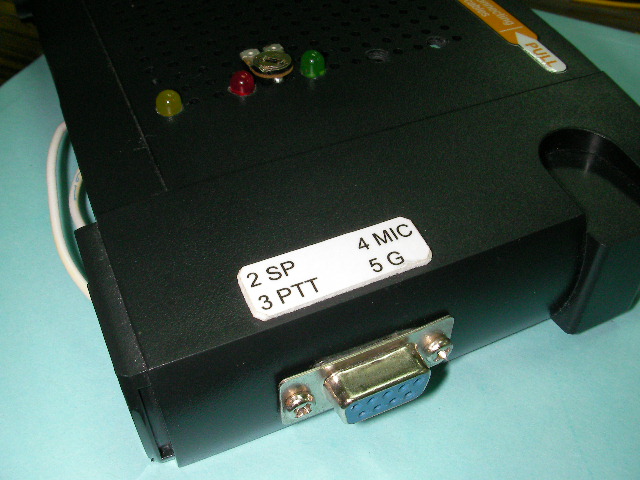

หลังจากปิดฝากล่อง WRT54GL แล้วก็ดูงามตาเชียว.. แถมมีขั้ว DB9 เอาไว้ต่อสัญญาณกับเครื่องวิทยุสื่อสาร

ขอบคุณภาพการทำ I-Gate ด้วย nTNC จากท่าน HS5FXK ครับ

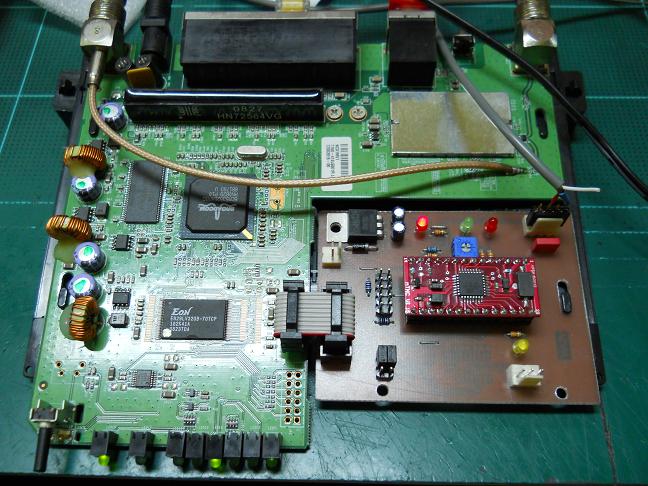

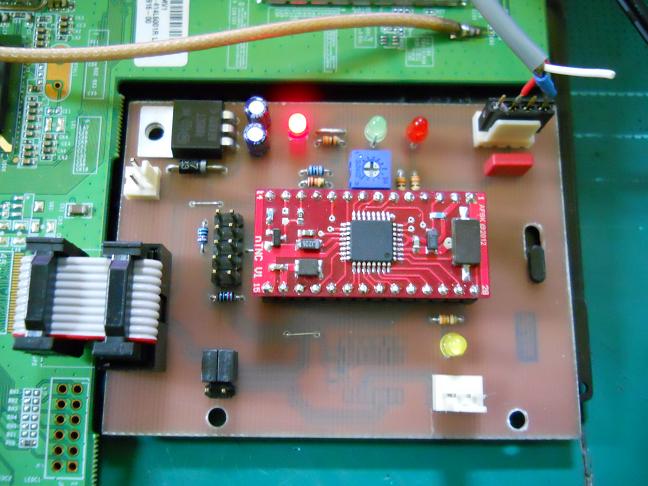

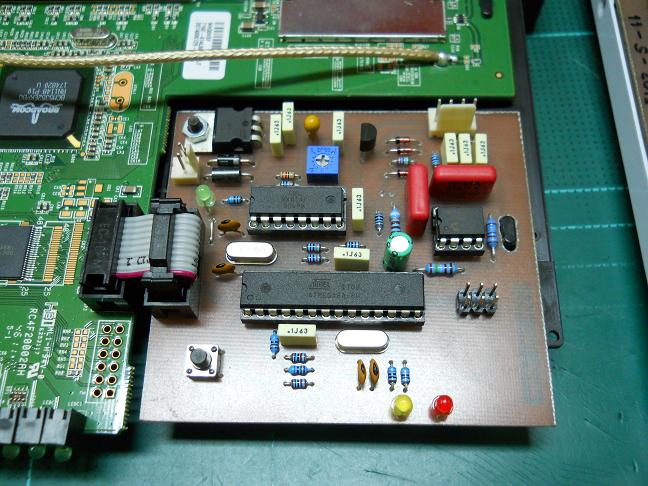

ส่วนข้างล่างนี้เป็นฝีมือของท่าน NV3A ครับ... เอา nTNC ผสมเข้าไปกับ TNC homebrew ที่ออกแบบให้เข้ากันได้กับ Linksys WRT54GL โดยเฉพาะเลย...

ภาพจากท่าน NV3A
